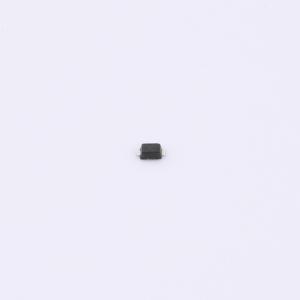

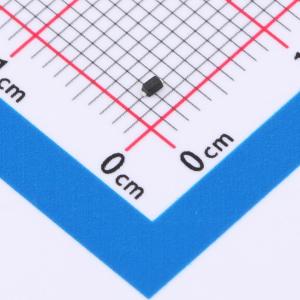

温馨提醒：图片仅供参考，商品以实物为准
HAZ5925-01H
双向ESD 5V截止 峰值浪涌电流：20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双向ESD保护二极管为单通道器件，耐压5V，峰值脉冲电流可达20A，电容33pF，确保在高能量静电冲击下仍能维持信号线路的稳定，特别适合于要求较高瞬态保护能力且信号延迟可接受的电子应用，有效提升系统防静电性能。
- 商品型号
- HAZ5925-01H
- 商品编号
- C22439996
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 33pF |
商品概述
HAZ5925-01H可保护敏感半导体元件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其优异的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（静电放电）标准：接触放电±30kV，空气放电±30kV；符合IEC 61000-4-4（电快速瞬变脉冲群）标准：40A（5/50 ns）
- 峰值功耗：400W（8/20us）
- 工作电压：5V
- 保护一条Vcc或数据线路
- 低钳位电压
- 低泄漏电流
