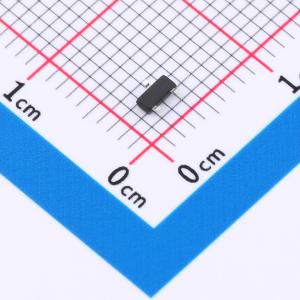

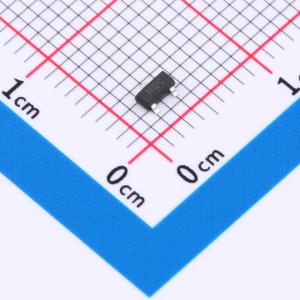

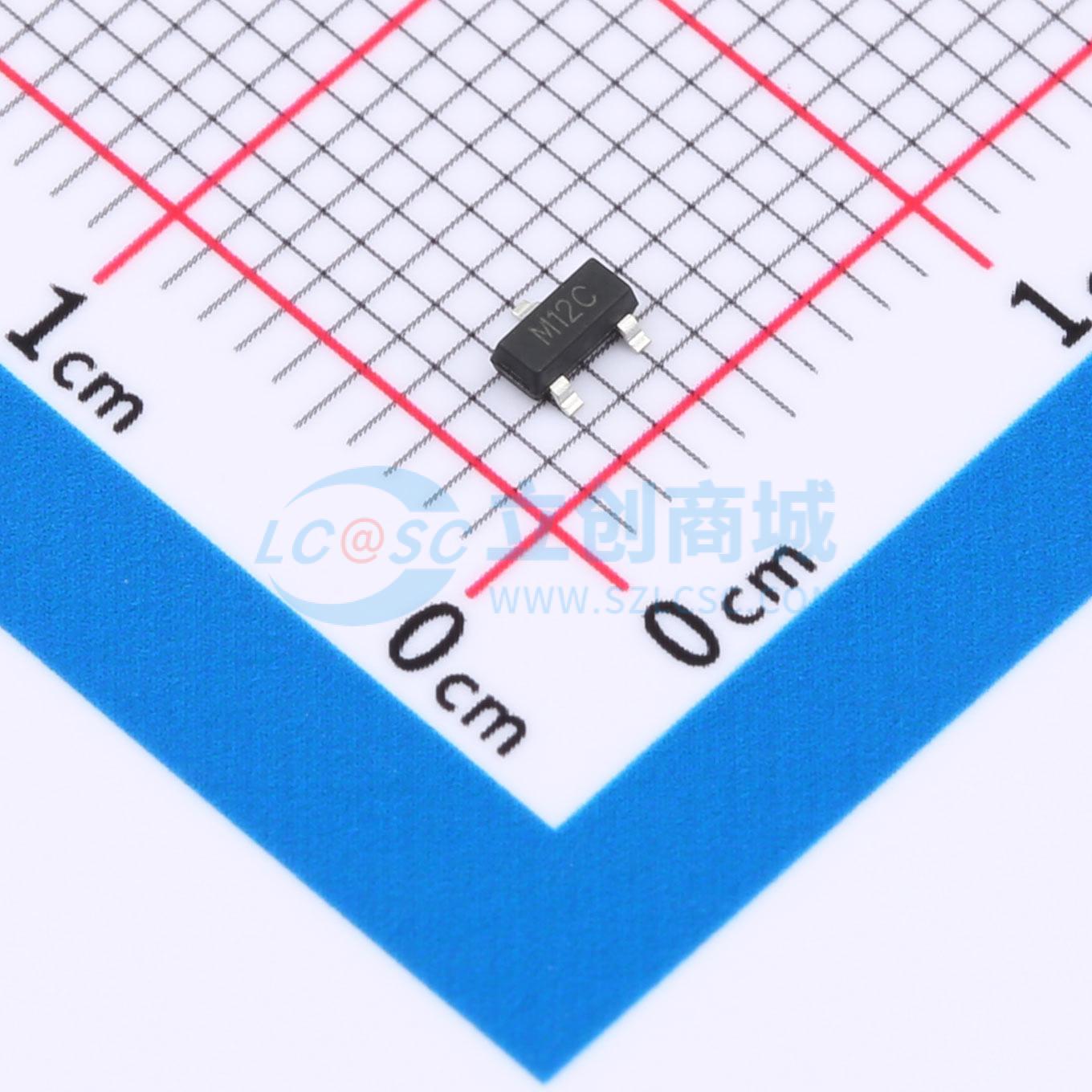

温馨提醒：图片仅供参考，商品以实物为准
HDESD12VL2BTQ-7
双向ESD 12V截止 峰值浪涌电流：18A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此双向ESD静电保护二极管，搭载双通道设计，工作电压VRWM为12V，具备强大的20A峰值电流处理能力，电容值20pF确保了信号传输的高质量，为各类电子设备提供全面且高效的静电防护，是保护电路安全的优选组件。
- 商品型号
- HDESD12VL2BTQ-7
- 商品编号
- C22439994
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.020201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压(VBR) | 15.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
HDESD12VL2BTQ-7器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于静电放电环境的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。
商品特性
- 低泄漏电流
- 符合IEC61000-4-2第4级静电放电防护标准
- 产品材料符合RoHS要求且无卤素
