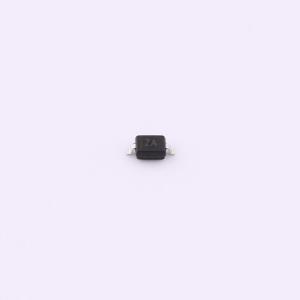

HSD05-01FTG
单向ESD 5V截止 峰值浪涌电流：28A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单向ESD静电保护二极管专注于单一通道的精密防护，5V工作电压下表现出色，高达28A的峰值电流处理能力，为电路搭建起强大的防静电壁垒。虽然电容值为200pF，更适用于对信号延迟不太敏感的应用，确保在高能量静电冲击下设备的可靠与安全。
- 商品型号
- HSD05-01FTG
- 商品编号
- C22439986
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V；15V | |
| 峰值脉冲电流(Ipp) | 28A | |
| 峰值脉冲功率(Ppp) | 420W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
商品概述
HSD05-01FTG 可保护敏感的半导体组件免受静电放电及其他电压感应瞬态事件的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了同类防护。该器件为设计人员提供了保护单条单向线路的灵活性，适用于不便于使用阵列型器件的应用场景。封装形式为 SOD-323。
商品特性
- 单向ESD保护，适用于单条线路
- 反向截止电压：最大 5.0V
- 低泄漏电流：nA 级别
- 响应时间典型值小于 1 ns
- 低钳位电压：Vc < 15V@Ipp = 28A
- ESD 保护等级：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合RoHS规范
