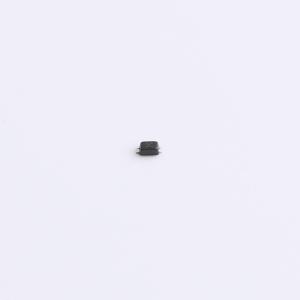

温馨提醒：图片仅供参考，商品以实物为准
HCESDBLC5V0D5
双向ESD 5V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管为双向单通道配置，工作电压达到5V，能承受8A瞬时脉冲电流，电容值仅为10pF，确保了高速信号的无延迟传输。作为电路的静电守护神，它能在不影响信号质量的前提下，为电子设备提供全方位的静电防护，加固系统防护壁垒。
- 商品型号
- HCESDBLC5V0D5
- 商品编号
- C22439989
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.009667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 128W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
