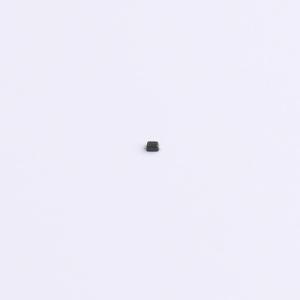

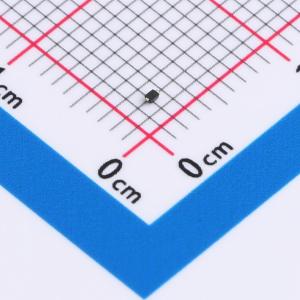

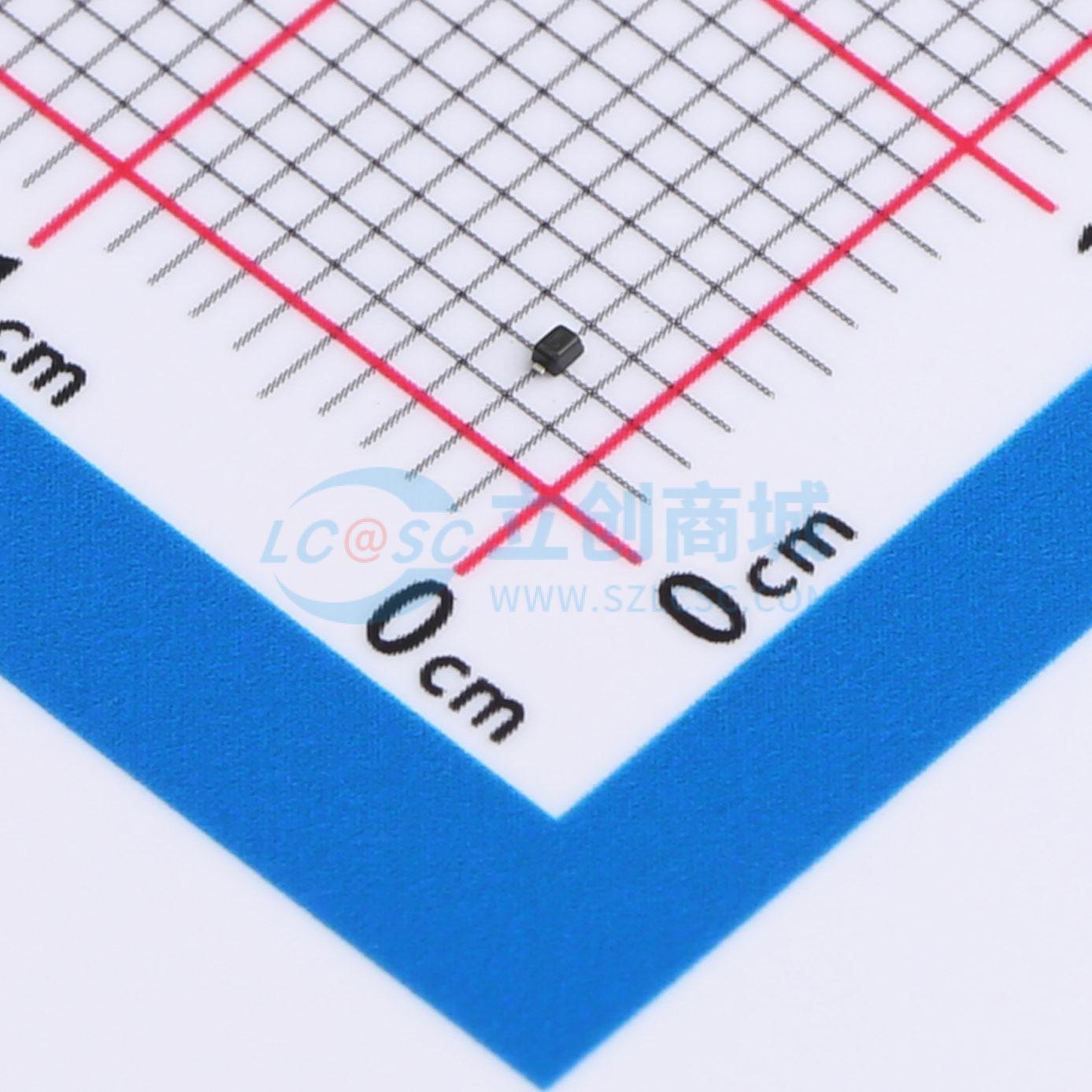

HCESD923NC5VB
双向ESD 5V截止 峰值浪涌电流：9A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款双向ESD静电保护二极管，专为单路信号保护设计，具备5V电压耐受能力（VRWM），在保证低电压系统安全的同时，提供9A峰值电流防护（IPP），有效阻挡静电侵袭。其15pF的低电容特性（CJ），确保信号传输不受干扰，特别适合于高速数据接口及精密电路应用，为电子产品添加无形的强韧屏障。
- 商品型号
- HCESD923NC5VB
- 商品编号
- C22439983
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.004625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HCESD923NC5VB 保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其出色的钳位能力、低泄漏、低电容和快速响应时间为暴露于静电放电的设计提供了业界领先的保护。它为设计者提供了在阵列不实用的应用中保护一条双向线路的灵活性。封装为 SOD-923。
商品特性
- 超低电容 15 pF
- 低钳位电压
- 小外形尺寸：0.031英寸×0.024英寸 (0.80mm×0.60mm)
- 低本体高度：0.015英寸 (0.37 mm)
- 截止电压：5V
- 低泄漏电流
- 响应时间典型值 <1.0ns
- IEC61000-4-2 等级 4 静电放电保护
- 无铅器件
