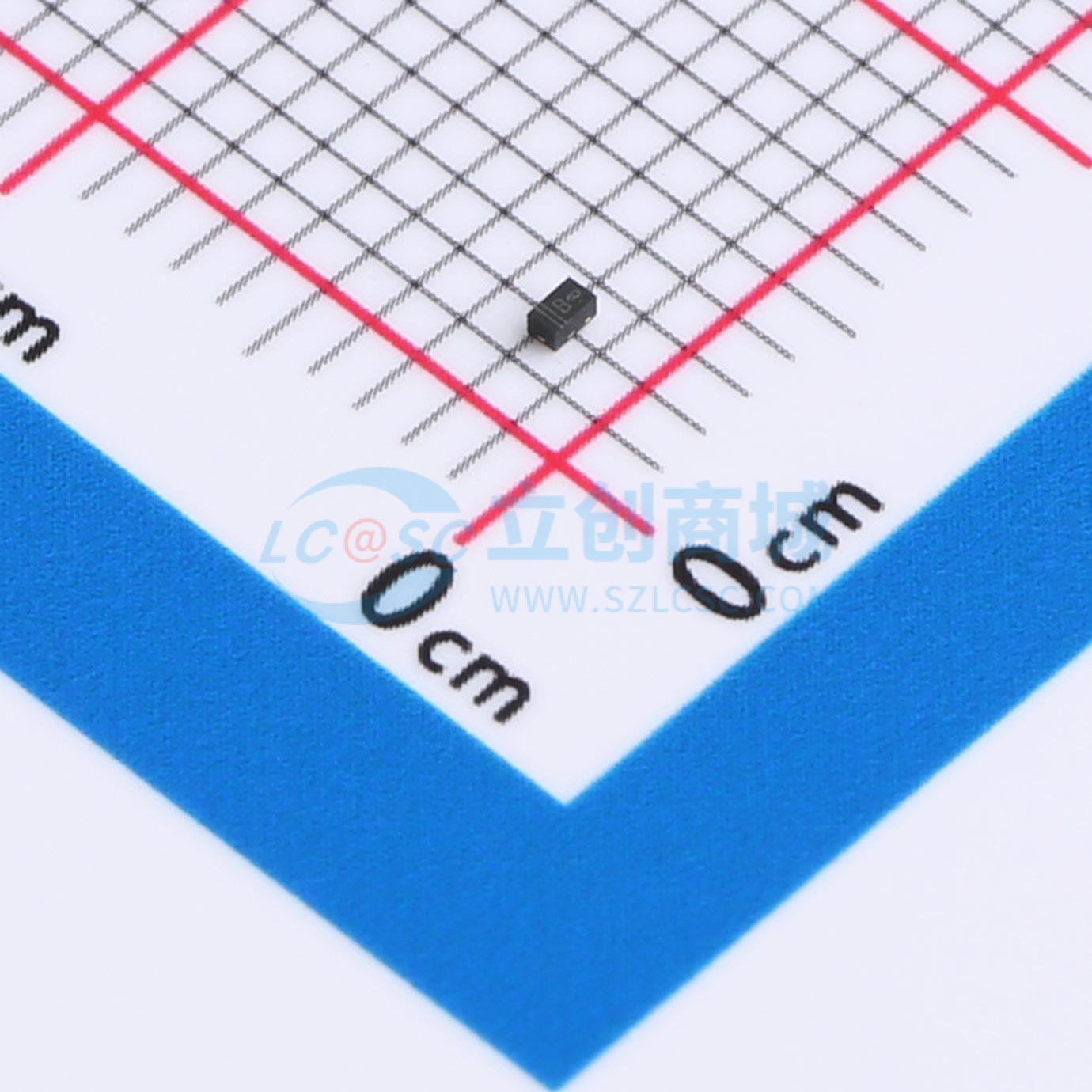

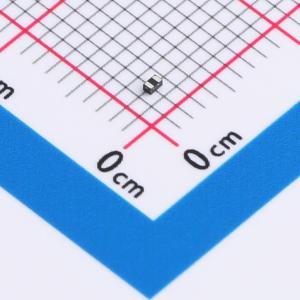

温馨提醒：图片仅供参考，商品以实物为准
HAZ5123-01F
双向ESD 3.3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电和浪涌保护器件为双向类型，单通道设计。工作电压3.3V，可承受9A电流。结电容典型值为15pF。适用于多种电子产品，能有效双向防护静电和浪涌干扰，保障设备稳定运行，提升设备安全性。
- 商品型号
- HAZ5123-01F
- 商品编号
- C22439977
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005354克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
HAZ5123 - 01F可保护敏感半导体组件，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20μs脉冲下，峰值功率高达105瓦
- 低泄漏电流
- 响应时间通常小于1 ns
- 人体模型3级ESD评级
- DFN1006 - 2L封装
