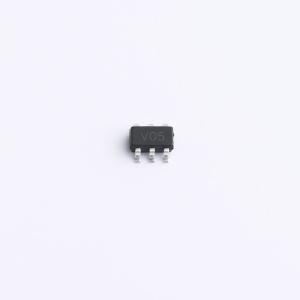

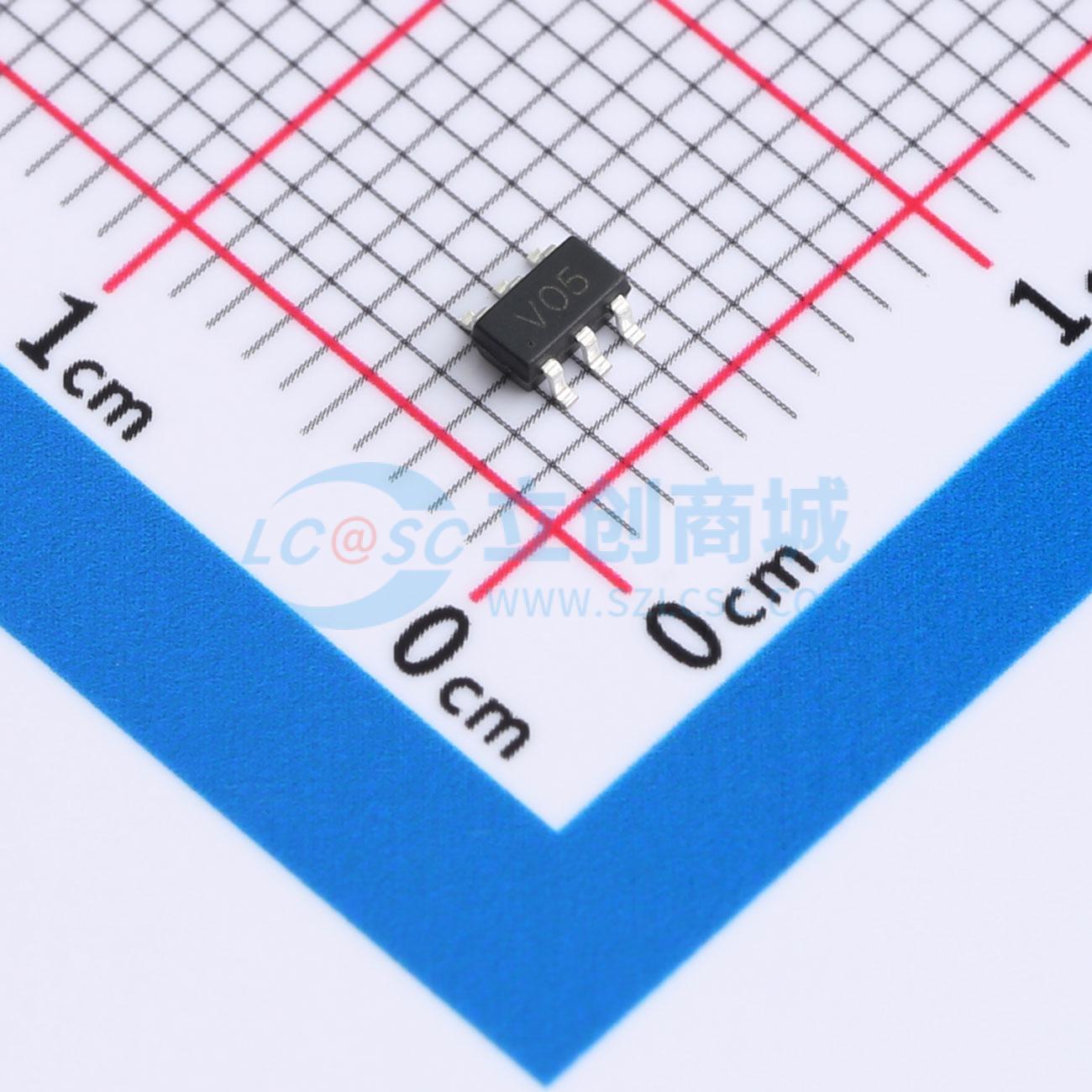

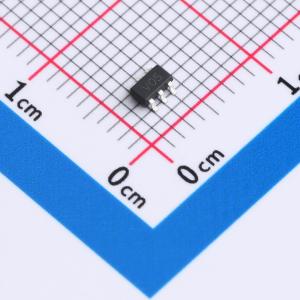

H824001

ESD 5V截止峰值浪涌电流：4A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 为您介绍这款高性能ESD保护器件，单向设计，配备四通道，适宜多线路防护。它在5V电压下工作稳定，具备4A峰值电流处理能力，能有效抵御静电冲击。加之仅0.5pF的低电容值，确保了信号传递无损，特别适用于对信号完整性有严苛要求的电子应用，为您的设备穿上隐形的静电防护服。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: H824001
商品编号: C22439979
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.027167克(g)

商品参数

商品概述

H824001是一款5通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负的ESD电流引导至正或负电源轨。一个齐纳二极管集成在阵列的正负电源轨之间。在典型应用中，负电源轨引脚（指定为GND）连接到系统地。正的ESD电流通过ESD二极管和齐纳二极管被引导至地，正的ESD电压被钳位至齐纳电压。

商品特性

5通道ESD保护
提供符合IEC61000-4-2第4级的ESD保护
通道I/O对GND电容：0.4pF（最大值）
通道I/O对I/O电容：0.8pF（最大值）
低钳位电压
低工作电压
改进的齐纳结构
优化的封装便于高速数据线PCB布局
符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	4A
	击穿电压(VBR)	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	五路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF
