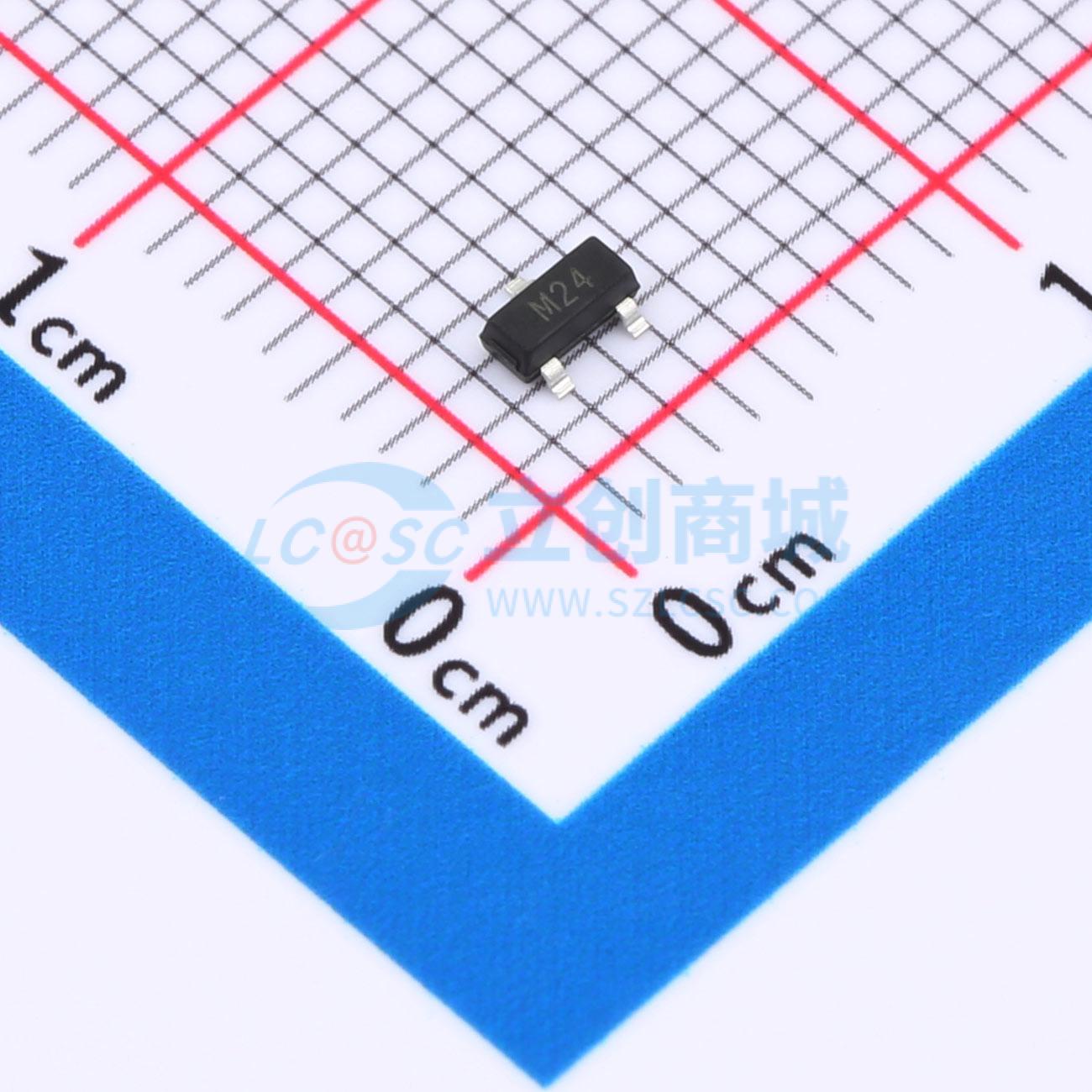

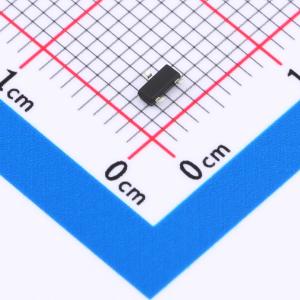

温馨提醒：图片仅供参考，商品以实物为准
HCEST23NC24VU
单向ESD 24V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款单向ESD静电保护二极管，特设双通道，专为24V系统定制，能有效应对2A瞬时电流冲击，25pF电容确保信号传递的纯净性，是保护电路元件不受静电损伤的精选组件，为高灵敏度电子应用提供稳定可靠的防护层。
- 商品型号
- HCEST23NC24VU
- 商品编号
- C22439975
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.021067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
HCEST23NC24VU 可保护敏感半导体组件免受静电放电及其他电压瞬变事件造成的损坏或干扰。其出色的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护两条单向线路。采用 SOT-23 封装。
商品特性
- 产品材料符合 RoHS 要求且无卤素。
- 具有单向瞬态抑制功能。
- 低泄漏电流：在 VRM 条件下，IR 最大值 < 20 μA。
- 300W 峰值脉冲功率（8/20μs 波形）。
- 为数据线提供瞬态保护，符合以下标准：
- IEC61000-4-2（静电放电）15KV（空气放电）8KV（接触放电）。
- IEC61000-4-5（雷击浪涌），具体参见 IPPM 参数。
