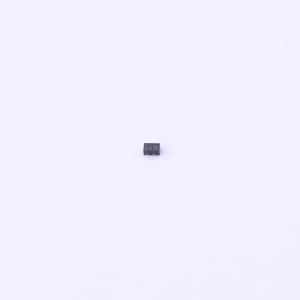

温馨提醒：图片仅供参考，商品以实物为准
ESD5401N-2/TR
单向TVS 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5401N是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD5401N可提供高达±30kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它能够承受高达8A（8/20μs）的峰值脉冲电流。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5401N-2/TR
- 商品编号
- C239693
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压 | 29V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 42pF |
商品概述
ESD5401N是一款瞬态电压抑制器（TVS），旨在保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 根据IEC61000 - 4 - 2标准，ESD5401N可提供高达±30kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达8A（8/20μs）的峰值脉冲电流。 ESD5401N采用DFN1006 - 2L封装。标准产品无铅且无卤。
商品特性
- 关断电压：最大24V
- 每条线路的瞬态保护：符合IEC61000 - 4 - 2（ESD）：±30kV（接触放电）；符合IEC61000 - 4 - 5（浪涌）：8A（8/20μs）
- 电容：C_J典型值为42pF
- 超低漏电流：I_R典型值小于1nA
- 低钳位电压：在I_PP = 16A（TLP）时，V_CL典型值为40V
- 固态硅技术
应用领域
-计算机及外设-手机-便携式电子设备-笔记本电脑
