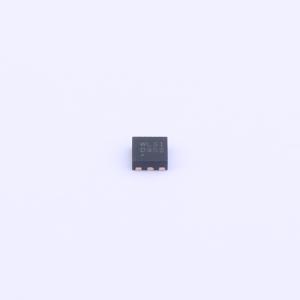

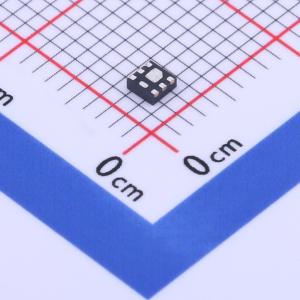

温馨提醒：图片仅供参考，商品以实物为准
WPM1485-6/TR
单P沟道,电流:-7.4A,耐压:-12V
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WPM1485-6/TR
- 商品编号
- C239697
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 12V | |
| 连续漏极电流(Id) | 7.4A | |
| 导通电阻(RDS(on)) | 50mΩ@1.8V | |
| 耗散功率(Pd) | 1.8W | |
| 阈值电压(Vgs(th)) | 950mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30.75nC@4.5V | |
| 输入电容(Ciss) | 2.62nF | |
| 反向传输电容(Crss) | 530pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 570pF |
商品概述
WPM1485是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品WPM1485无铅且无卤素。
商品特性
- 沟槽技术
- 超高密度单元设计
- 出色的导通电阻，适用于更高的直流电流
- 极低的阈值电压
- 小封装DFN2×2-6L
应用领域
- 继电器、螺线管、电机、LED等的驱动器
- DC-DC转换器电路
- 电源开关
- 负载开关
- 充电
