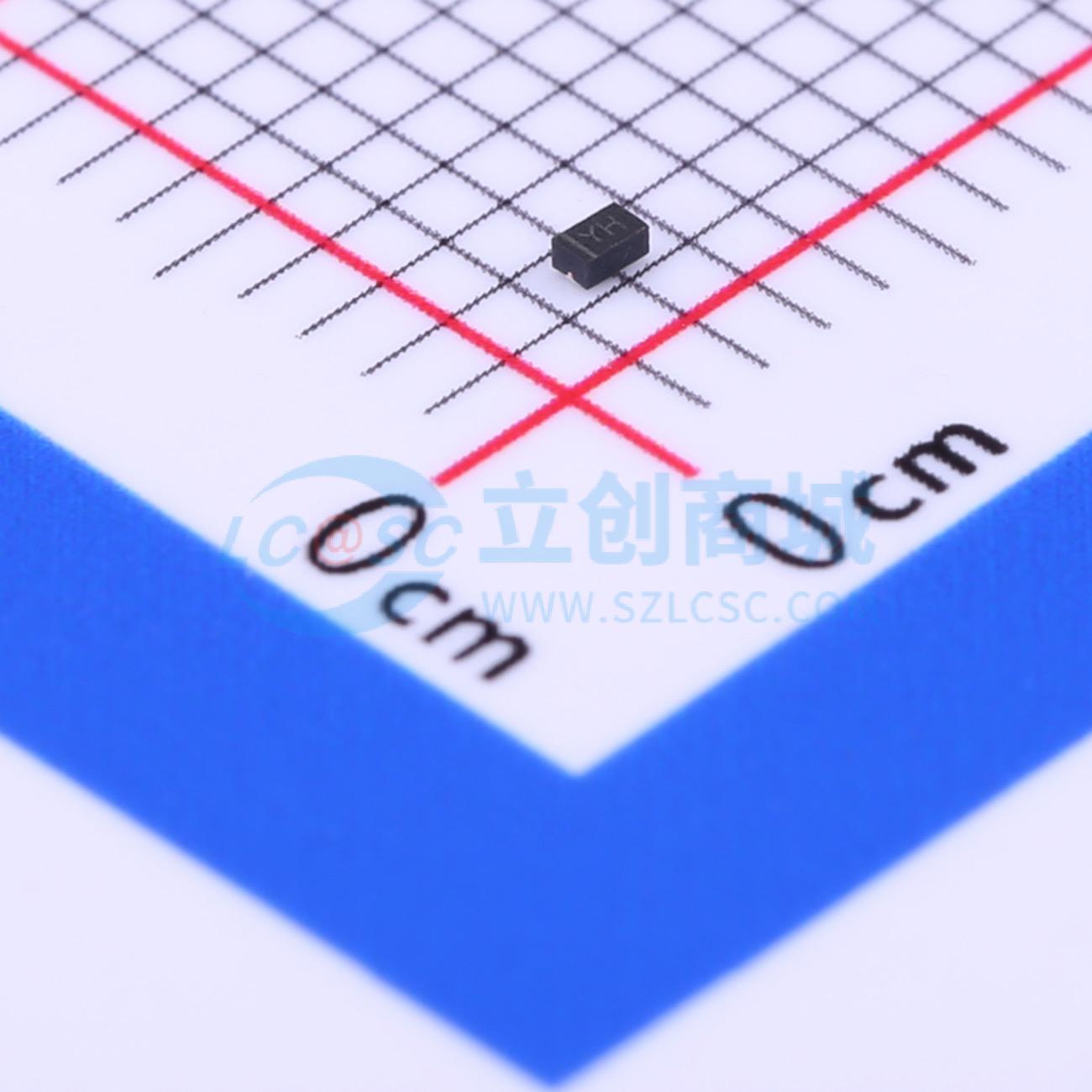

温馨提醒：图片仅供参考，商品以实物为准
ESD9X5V-2/TR
单向TVS 5V截止 峰值脉冲电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9X5V是一款单向瞬态电压抑制器（TVS），旨在保护敏感电子元件免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏。ESD9X5V专为在便携式应用（如手机、笔记本电脑、平板电脑和PAD）中替代多层压敏电阻（MLV）而设计。ESD9X5V基于固态硅技术，与MLV相比，具有独特的电气特性，如钳位电压更低且无器件性能退化问题。根据IEC61000 - 4 - 2标准，ESD9X5V可提供高达±30 kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达11A（8/20 μs）的峰值脉冲电流。ESD9X5V采用FBP - 02C封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD9X5V-2/TR
- 商品编号
- C239552
- 商品封装
- FBP-02C
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 峰值脉冲功率(Ppp) | 154W@8/20us | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
ESD9X5V是一款单向瞬态电压抑制器（TVS），旨在保护敏感电子元件免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏。ESD9X5V专为在便携式应用（如手机、笔记本电脑、平板电脑和PAD）中替代多层压敏电阻（MLV）而设计。 ESD9X5V基于固态硅技术，与MLV相比，具有独特的电气特性，如钳位电压更低且无器件性能退化问题。 根据IEC61000 - 4 - 2标准，ESD9X5V可提供高达±30 kV（接触放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达11A（8/20 μs）的峰值脉冲电流。 ESD9X5V采用FBP - 02C封装。标准产品无铅且无卤。
商品特性
- 关断电压：5V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触放电）
- 根据IEC61000 - 4 - 5（浪涌）标准：11A（8/20 μs）
- 电容：典型值CJ = 60 pF
- 低钳位电压
- 固态硅技术
应用领域
- 手机
- 平板电脑
- 计算机及外设
- 笔记本电脑
- 数码相机
- 其他电子设备
