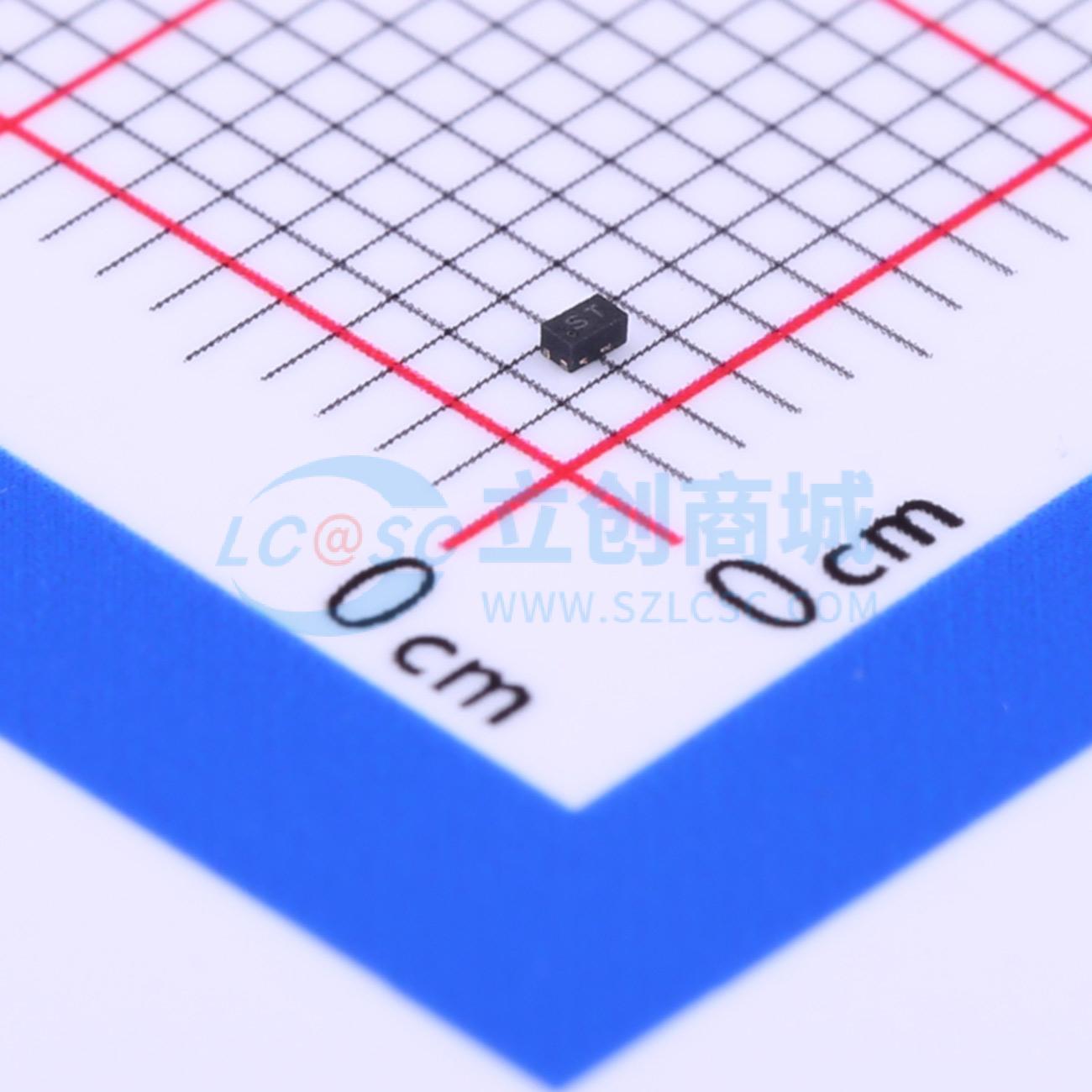

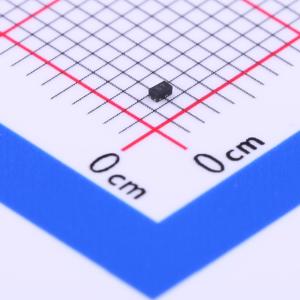

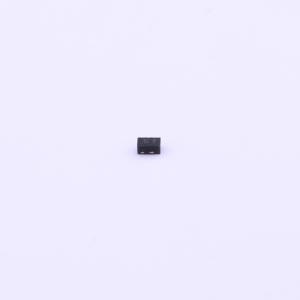

温馨提醒：图片仅供参考，商品以实物为准

ESD9NS5V-3/TR

双向TVS 5V截止峰值脉冲电流：9A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD9NS5V是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、个人数字助理（PDA）、机顶盒（STB）、液晶电视（LCD TV）等。ESD9NS5V依据IEC61000 - 4 - 2标准，可承受高达±30 kV（接触）的ESD瞬态电压；依据IEC61000 - 4 - 5标准，对于8/20 μs脉冲，可承受高达9A的峰值电流。ESD9NS5V采用DFN1006 - 3L封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9NS5V-3/TR
商品编号: C239768
商品封装: DFN1006-3L
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	11V；17V
	峰值脉冲电流(Ipp)	9A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us；100W
	击穿电压	9.5V

商品概述

ESD9NS5V是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、个人数字助理（PDA）、机顶盒（STB）、液晶电视（LCD TV）等。 ESD9NS5V依据IEC61000 - 4 - 2标准，可承受高达±30 kV（接触）的ESD瞬态电压；依据IEC61000 - 4 - 5标准，对于8/20 μs脉冲，可承受高达9A的峰值电流。 ESD9NS5V采用DFN1006 - 3L封装。标准产品无铅且无卤。

商品特性

反向关断电压：5V
峰值电流（tp = 8/20 μs）：9A
符合IEC61000 - 4 - 2标准的瞬态保护，4级：空气放电±30 kV，接触放电±30 kV
低钳位电压
低泄漏电流
小封装

应用领域

手机
便携式媒体播放器（PMP）
移动互联网设备（MID）
个人数字助理（PDA）
数码相机
其他电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	反向电流(Ir)	1uA
	通道数	双路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	24pF
