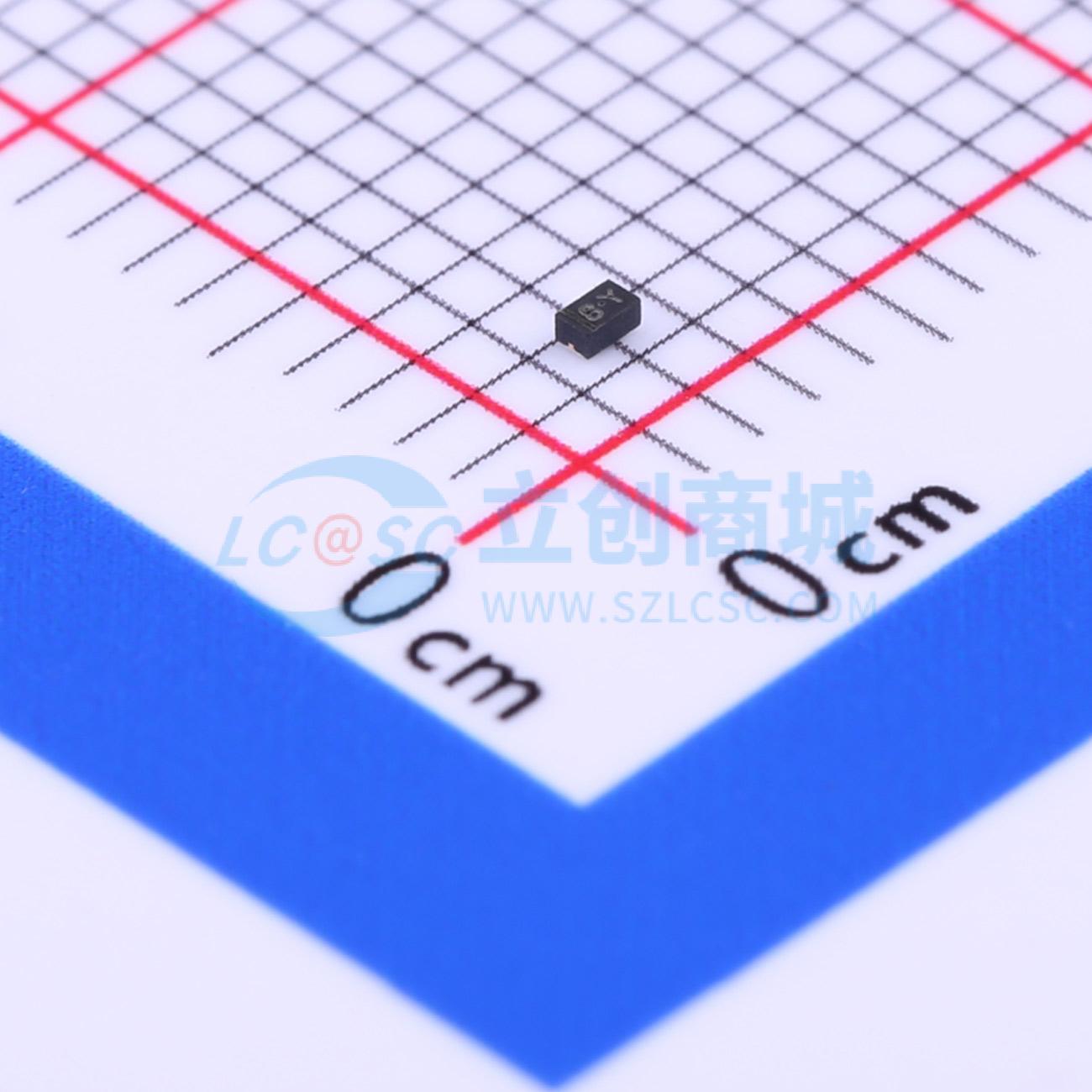

温馨提醒：图片仅供参考，商品以实物为准
ESD5311X-2/TR
双向TVS 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5311X是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD5311X集成了一对超低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5311X可提供高达±20KV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达4A（8/20μs）的峰值脉冲电流。ESD5311X采用WBFBP - 02C - C封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5311X-2/TR
- 商品编号
- C239811
- 商品封装
- WBFBP-02C-C
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
ESD5311X是一款超低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD5311X集成了一对超低电容转向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD5311X可提供高达±20KV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达4A（8/20μs）的峰值脉冲电流。 ESD5311X采用WBFBP - 02C - C封装。 标准产品无铅且无卤素。
商品特性
- 关断电压：最大5V
- 每条线路的瞬态保护符合
- IEC61000 - 4 - 2（ESD）：±20KV（接触放电）
- IEC61000 - 4 - 5（浪涌）：4A（8/20μs）
- 超低电容：典型值CJ = 0.25pF
- 超低泄漏电流：典型值lR < 1nA
- 低钳位电压：在IPP = 16A（TLP）时，典型值VCL = 22V
- 固态硅技术
应用领域
- USB 2.0和USB 3.0
- HDMI 1.3和HDMI 1.4
- SATA和eSATA
- DVI
- IEEE 1394
- PCI Express
- 便携式电子笔记本
