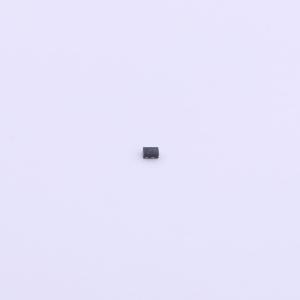

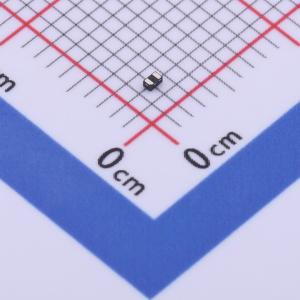

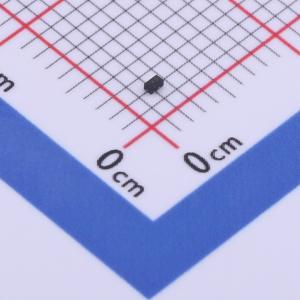

温馨提醒：图片仅供参考，商品以实物为准
ESD9N5B-2/TR
双向TVS 5V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD9N5B是一款双向瞬态电压抑制器（TVS），用于保护敏感电子元件免受静电放电（ESD）影响。它特别适用于手机、便携式媒体播放器（PMP）、移动互联网设备（MID）、个人数字助理（PDA）、数码相机和其他电子设备。ESD9N5B可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。ESD9N5B采用DFN1006 - 2L封装。标准产品无铅、无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD9N5B-2/TR
- 商品编号
- C240206
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 96W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 17.5pF |
商品概述
ESD9N5B是一款双向瞬态电压抑制器（TVS），用于保护敏感电子元件免受静电放电（ESD）的影响。它特别适用于手机、便携式媒体播放器（PMP）、移动互联网设备（MID）、个人数字助理（PDA）、数码相机和其他电子设备。 ESD9N5B可根据IEC61000 - 4 - 2标准提供高达±30kV（接触和空气放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达8A（8/20μs）的峰值脉冲电流。 ESD9N5B采用DFN1006 - 2L封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：最大±5V
- 根据IEC61000 - 4 - 2（ESD）标准对每条线路进行瞬态保护：±30kV（接触和空气）
- IEC61000 - 4 - 4（电快速瞬变脉冲群，EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：8A（8/20μs）
- 电容：典型值CJ = 17.5pF
- 低泄漏电流：典型值IR < 1nA
- 低钳位电压
- 固态硅技术
应用领域
-手机-便携式媒体播放器(PMP)-移动互联网设备(MID)-个人数字助理(PDA)-数码相机-其他电子设备
