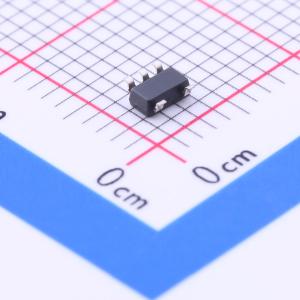

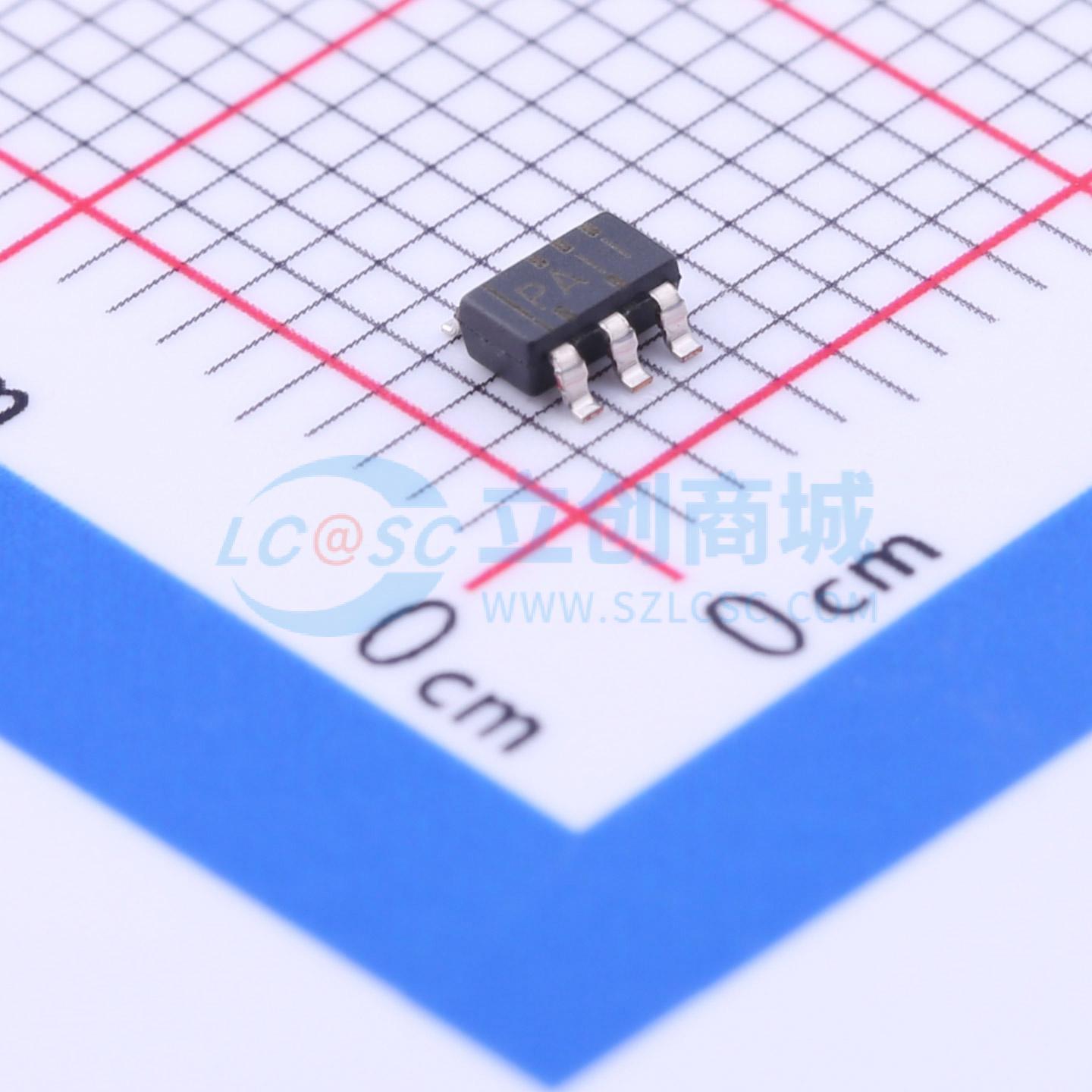

TPS76133DBVR
具有反向电流保护功能的 100mA、16V、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS761 低 Iq、100mA 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS76133DBVR
- 商品编号
- C194885
- 商品封装
- SOT-23-5
- 包装方式
- -
- 商品毛重
- 0.033克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 3.3V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) | |
| 压差 | 170mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.6mA | |
| 噪声 | 190uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS761xx是一款100 mA的低压差（LDO）稳压器，专为电池供电应用而设计。专有的BiCMOS制造工艺使TPS761xx在所有对电池供电操作至关重要的规格方面都能提供出色的性能。 TPS761xx采用节省空间的SOT - 23（DBV）封装，工作结温范围为 - 40°C至125°C。
商品特性
- 热保护
- 关断状态下静态电流小于1 μA
- 工作结温范围为 - 40°C至125°C
- 5引脚SOT - 23（DBV）封装
- 经验证，符合MIL - STD - 883C标准，人体模型（HBM）静电放电保护能力达1.5 KV
