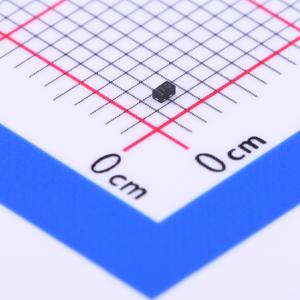

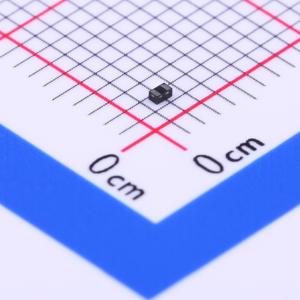

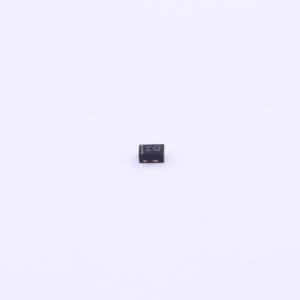

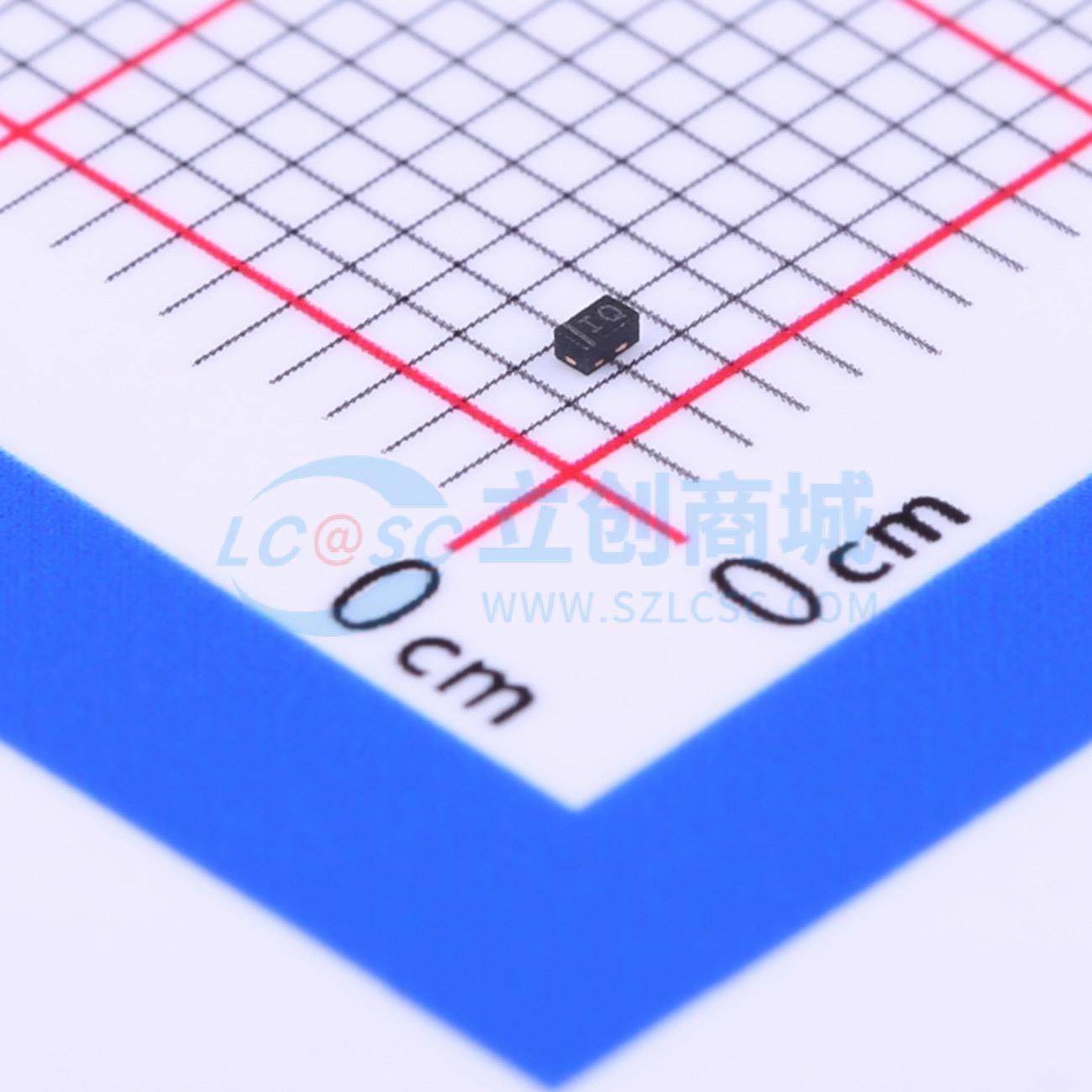

ESD5681N07-2/TR

单向TVS 7V截止峰值浪涌电流：27A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD5681NXX是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子产品中的多个分立元件。ESD5681NXX专门设计用于保护USB端口，采用具有更高浪涌能力的TVS二极管来保护USB电压总线引脚。ESD5681NXX采用DFN1006-2L封装。标准产品无铅且无卤。电源保护电源管理
品牌名称: WILLSEMI(韦尔)
商品型号: ESD5681N07-2/TR
商品编号: C240204
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD5681NXX是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子产品中的多个分立元件。 ESD5681NXX专门设计用于保护USB端口，采用具有更高浪涌能力的TVS二极管来保护USB电压总线引脚。 ESD5681NXX采用DFN1006-2L封装。标准产品无铅且无卤。电源保护电源管理

商品特性

反向关断电压：7V ~ 15V
符合IEC61000-4-5标准的浪涌保护
符合IEC61000-4-2标准的ESD保护
±30kV（接触和空气放电）
低钳位电压
固态硅技术

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	7V
	钳位电压	16V
	峰值脉冲电流(Ipp)	27A@8/20us
	峰值脉冲功率(Ppp)	450W@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	140pF
