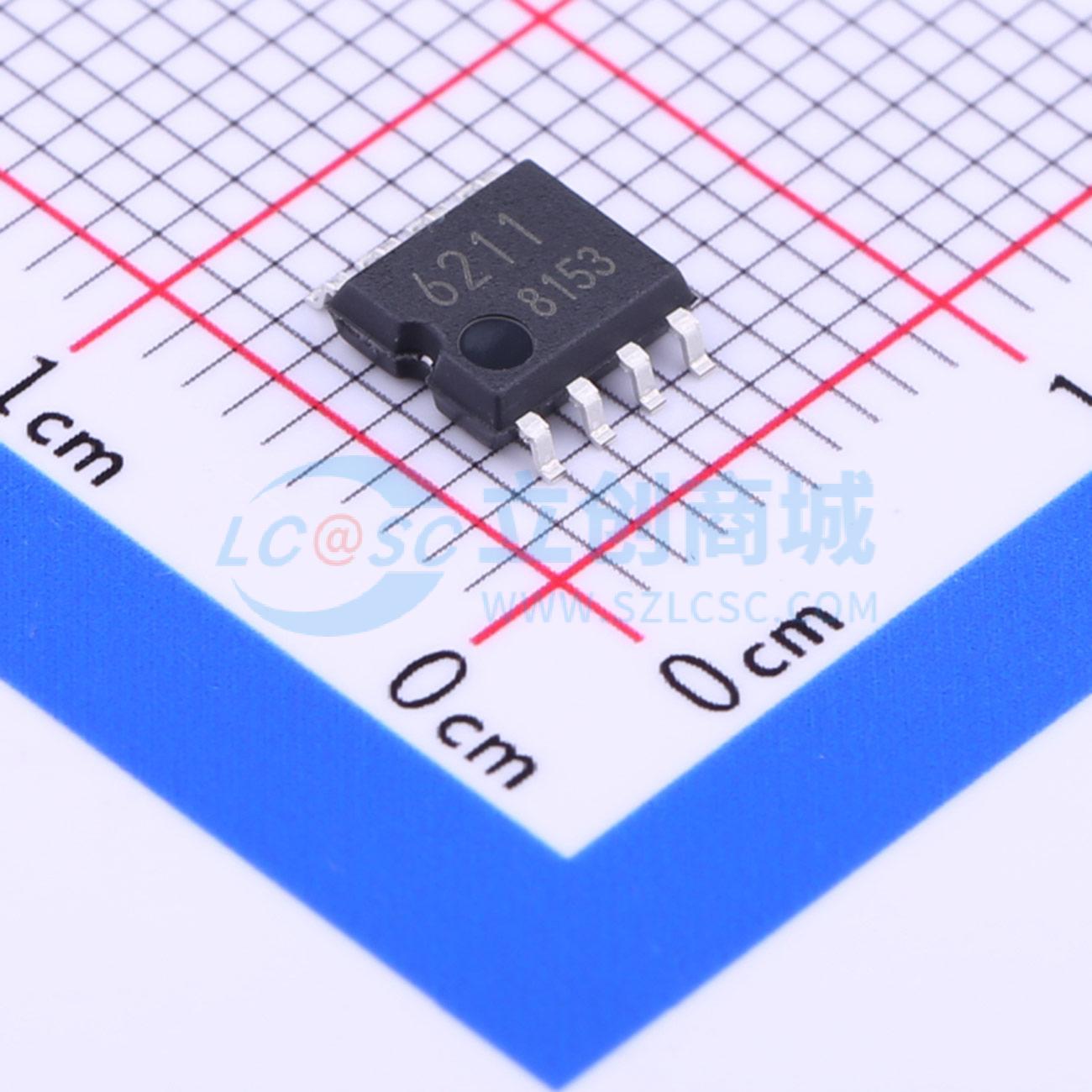

温馨提醒：图片仅供参考，商品以实物为准
BD6211F-E2
1A 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些H桥驱动器是用于有刷电机应用的全桥驱动器。每个IC可在3.0V至5.5V的电源电压范围内工作，输出电流高达2A。输出级的MOS晶体管支持PWM速度控制。集成的VREF电压控制功能可直接替代已停产的电机驱动IC。这些高效的H桥驱动IC有助于实现低功耗设计。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6211F-E2
- 商品编号
- C239833
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| H桥数量 | 1 | |
| 输出电流 | 1A | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1Ω | |
| 静态电流(Iq) | 0uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些H桥驱动器是用于有刷电机应用的全桥驱动器。每个IC可在3.0V至5.5V的电源电压范围内工作，输出电流高达2A。输出级的MOS晶体管支持PWM速度控制。集成的VREF电压控制功能可直接替代已停产的电机驱动IC。这些高效的H桥驱动IC有助于实现低功耗设计。
商品特性
- 内置单通道配置
- VREF电压设置引脚支持PWM占空比控制
- 交叉导通保护电路
- 提供四种保护电路：过流保护（OCP）、过压保护（OVP）、过热关断（TSD）和欠压锁定（UVLO）
应用领域
- 磁带录像机（VTR）
- CD/DVD播放器
- 视听设备
- 光盘驱动器
- 电脑外设
- 办公自动化设备
