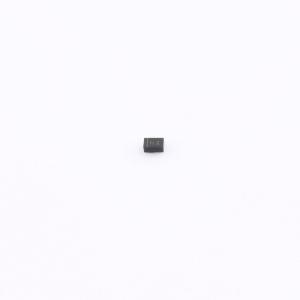

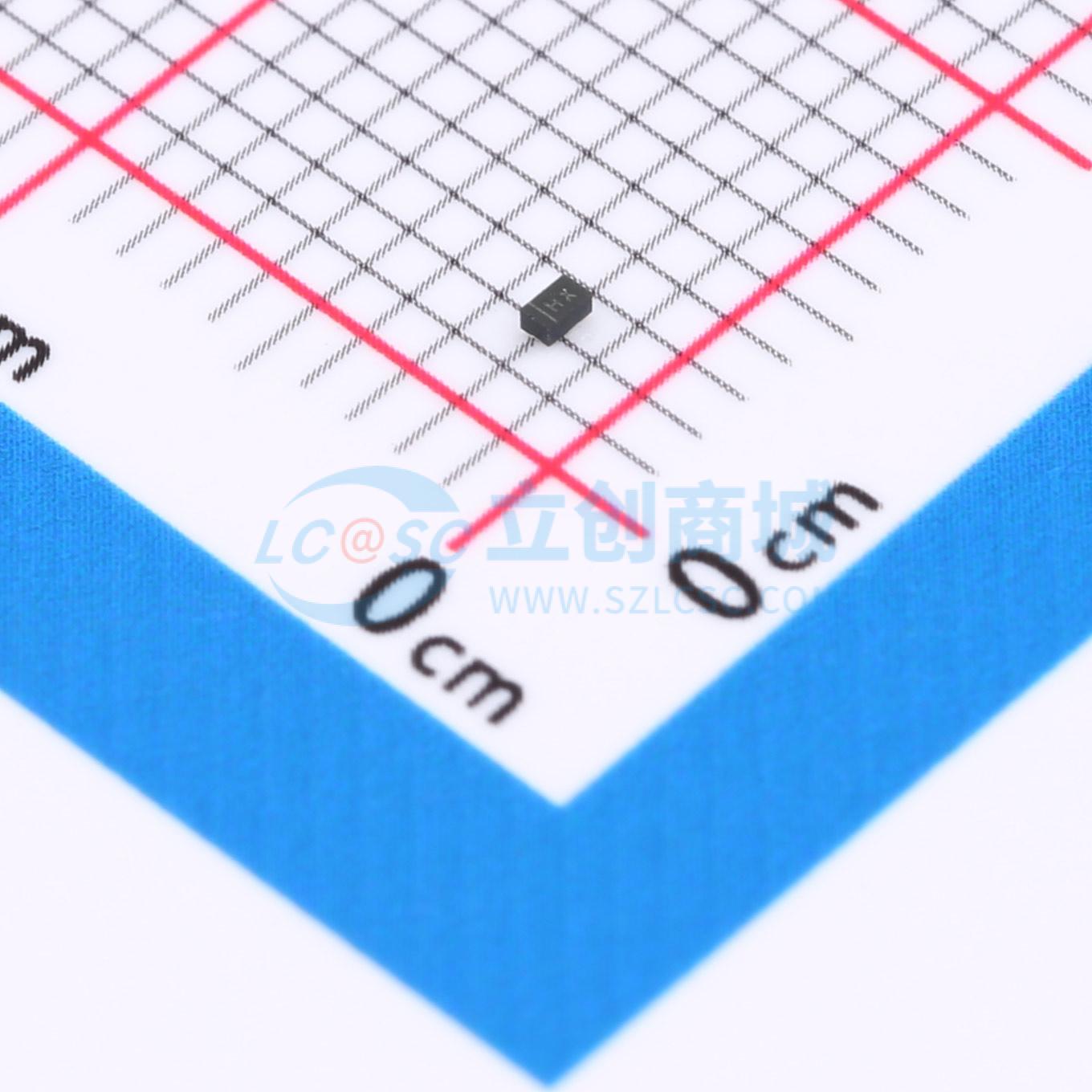

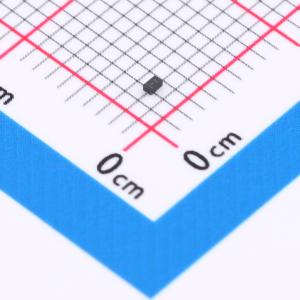

温馨提醒：图片仅供参考，商品以实物为准
ESD9X5VL-2/TR
单向TVS 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9X5VL是一款单向瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻（MLV）。ESD9X5VL集成了一对超低电容转向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD9X5VL可提供高达±20 kV（接触和空气放电）的ESD保护；根据IEC61000 - 4 - 5标准，对于8/20 μs脉冲，可承受高达4A的峰值脉冲电流。ESD9X5VL采用FBP - 02C封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD9X5VL-2/TR
- 商品编号
- C239781
- 商品封装
- FBP-02C
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.2pF |
商品概述
ESD9X5VL是一款单向瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻（MLV）。 ESD9X5VL集成了一对超低电容转向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD9X5VL可提供高达±20 kV（接触和空气放电）的ESD保护；根据IEC61000 - 4 - 5标准，对于8/20 μs脉冲，可承受高达4A的峰值脉冲电流。 ESD9X5VL采用FBP - 02C封装。标准产品无铅且无卤素。
商品特性
- 截止电压：最大5V。
- 每条线路的瞬态保护符合：
- IEC61000 - 4 - 2（ESD）：±20 kV（接触和空气放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：4A（8/20 μs）
- 超低电容：典型值C_J = 1.2 pF。
- 超低漏电流：典型值I_R < 1 nA。
- 低钳位电压：在I_PP = 16A（TLP）时，典型值V_CL = 18V。
- 固态硅技术
