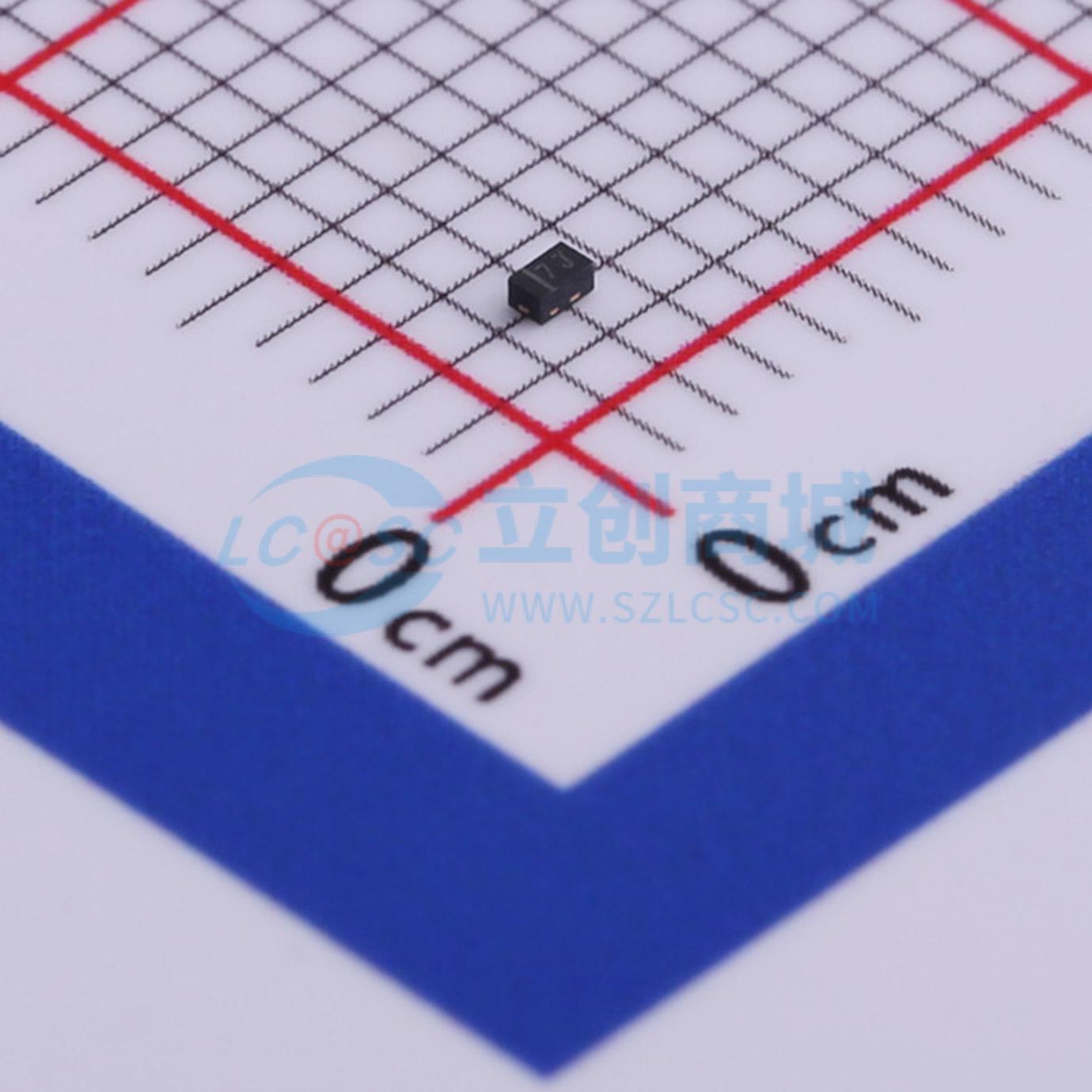

温馨提醒：图片仅供参考，商品以实物为准
ESD5341N-2/TR
单向TVS 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5341N是一款低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。ESD5341N集成了一对低电容导向二极管和一个TVS二极管。根据IEC61000 - 4 - 2标准，ESD5341N可提供高达±20 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达4A（8/20 μs）的峰值脉冲电流。ESD5341N采用DFN1006 - 2L封装。标准产品无铅且无卤素。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5341N-2/TR
- 商品编号
- C239773
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
ESD5341N是一款低电容TVS（瞬态电压抑制器），专为保护高速数据接口而设计。它专门用于保护连接到数据和传输线路的敏感电子元件，使其免受ESD（静电放电）引起的过应力影响。 ESD5341N集成了一对低电容导向二极管和一个TVS二极管。 根据IEC61000 - 4 - 2标准，ESD5341N可提供高达±20 kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，它能承受高达4A（8/20 μs）的峰值脉冲电流。 ESD5341N采用DFN1006 - 2L封装。 标准产品无铅且无卤素。
商品特性
- 截止电压：最大5V。
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±20 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：4A（8/20 μs）
- 低电容：典型C_J = 1.0 pF。
- 超低泄漏电流：典型I_R < 1 nA。
- 低钳位电压：典型V_CL = 18V，I_PP = 16A（TLP）
- 固态硅技术
应用领域
- USB接口
- HDMI接口
- DVI
- 便携式电子设备
- 笔记本电脑
