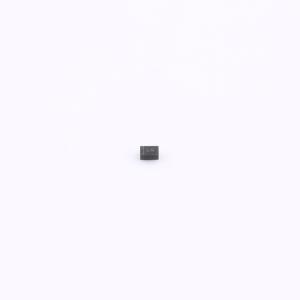

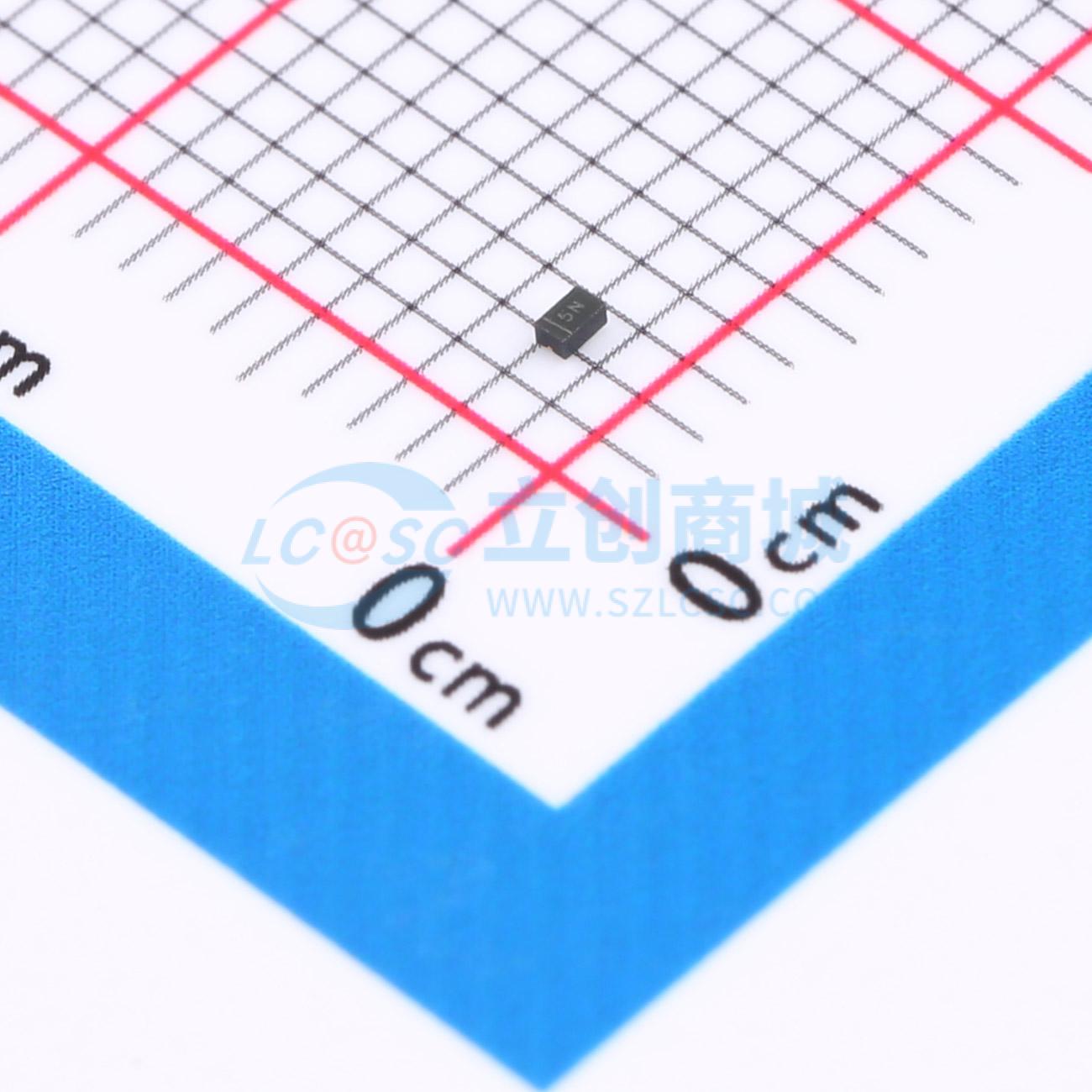

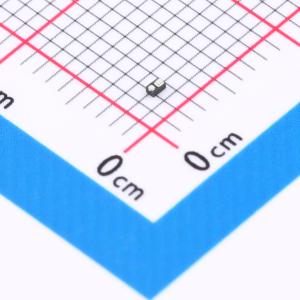

温馨提醒：图片仅供参考，商品以实物为准
ESD5451X-2/TR
双向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5451X是一款双向TVS（瞬态电压抑制器），专为保护连接到低速数据线和控制线的敏感电子元件而设计，使其免受ESD（静电放电）、EFT（电快速瞬变）和雷击造成的过应力影响。ESD5451X可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触和空气放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达8A（8/20 μs）的峰值脉冲电流。ESD5451X采用FBP - 02C封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5451X-2/TR
- 商品编号
- C239558
- 商品封装
- FBP-02C
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 击穿电压 | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 17.5pF |
商品概述
ESD5451X是一款双向瞬态电压抑制器（TVS）。它专为保护连接至低速数据线和控制线的敏感电子元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过应力影响。 ESD5451X可依据IEC61000-4-2标准提供高达±30kV（接触和空气放电）的ESD保护，并能依据IEC61000-4-5标准承受高达8A（8/20μs）的峰值脉冲电流。 ESD5451X采用FBP-02C封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：最大±5V
- 依据IEC61000-4-2（ESD）标准为每条线路提供瞬态保护：±30kV（接触和空气放电）
- IEC61000-4-4（EFT）：40A（5/50ns）
- IEC61000-4-5（浪涌）：8A（8/20μs）
- 电容：典型值C_J = 17.5pF
- 低泄漏电流：典型值I_R < 1nA
- 低钳位电压：在I_PP = 16A（传输线脉冲法TLP）时，典型值V_CL = 9V
- 固态硅技术
应用领域
-手机-平板电脑-笔记本电脑-其他便携式设备-网络通信设备
