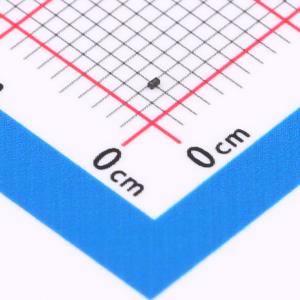

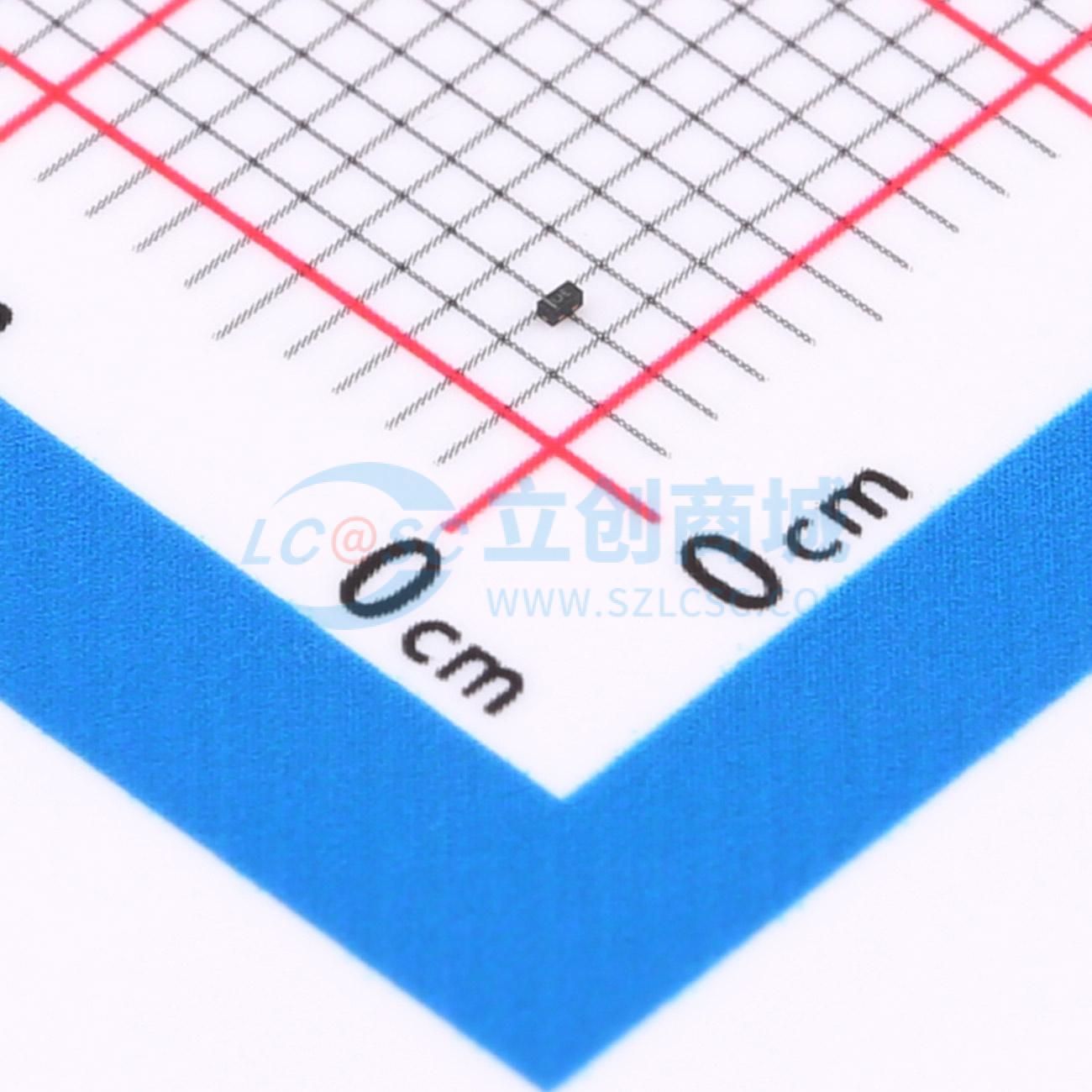

温馨提醒：图片仅供参考，商品以实物为准
ESD5451Z-2/TR
双向TVS 5V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5451Z是一款双向瞬态电压抑制器（TVS）。它专门用于保护连接到低速数据线和控制线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。根据IEC61000 - 4 - 2标准，ESD5451Z可提供高达±30kV（接触放电和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它能承受高达8A（8/20μs）的峰值脉冲电流
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5451Z-2/TR
- 商品编号
- C239581
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 5.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 17.5pF |
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 其他便携设备
- 网络通信设备
