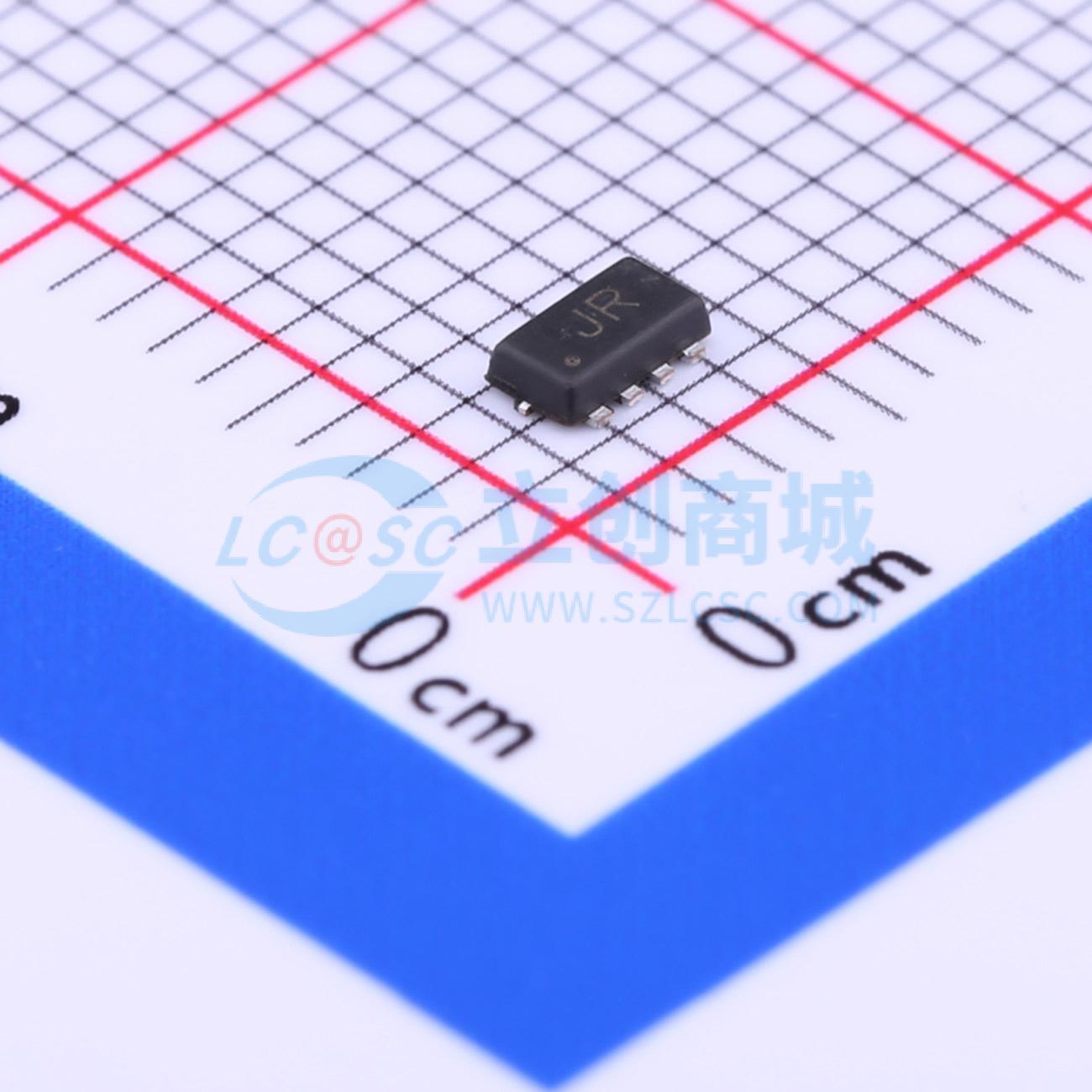

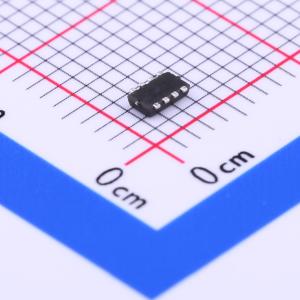

温馨提醒：图片仅供参考，商品以实物为准
WPM2005B-8/TR
1个P沟道 耐压:20V 电流:2.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：具有MOSFET和肖特基二极管。 每个器件独立引脚，便于电路设计。 超低正向压降（VF）肖特基二极管。应用：锂离子电池充电。 高端直流-直流转换电路
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WPM2005B-8/TR
- 商品编号
- C239564
- 商品封装
- DFN-8L(1.7x2)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.7A | |
| 导通电阻(RDS(on)) | 125mΩ@4.5V | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 810mV | |
| 栅极电荷量(Qg) | 6.5nC@4.5V | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 150pF |
商品特性
- 集成MOSFET和肖特基二极管
- 每个器件独立引脚，便于电路设计
- 超低正向压降（VF）肖特基二极管
应用领域
- 锂离子电池充电
- 高端DC-DC转换电路
- 小型无刷直流电机的高端驱动
- 便携式电池供电产品的电源管理
