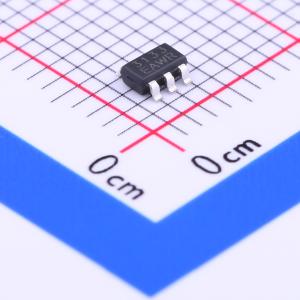

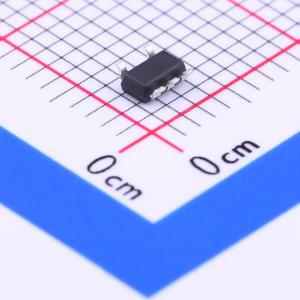

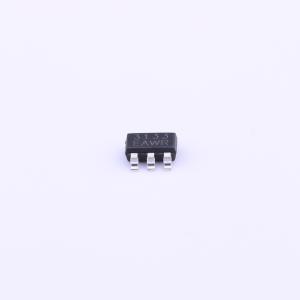

WD3133E-5/TR

高效1.2MHz DC-DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WD3133是一款高效率、高功率的峰值电流模式升压转换器,内部集成0.35Ω高压MOSFET,最小电流限制为1A。适用于便携设备和锂离子电池应用,可以从3.3V至5V输入提供典型的12V/200mA至300mA输出。工作在1.2MHz固定开关频率下,以减少输出纹波并提高转换效率。轻载时进入跳脉冲模式以保持高效率。内置软启动电路以减少启动时的浪涌电流。
品牌名称: WILLSEMI(韦尔)
商品型号: WD3133E-5/TR
商品编号: C239785
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

WD3133是一款高效、高功率、峰值电流模式的升压转换器。内部集成0.35Ω高压功率MOSFET，最小电流限制为1A。对于采用锂离子电池的便携式设备，WD3133可在3.3V至5V输入下，典型输出12V / 200mA至300mA。升压转换器WD3133工作在脉冲宽度调制（PWM）模式，固定开关频率为1.2MHz，以降低输出纹波，提高转换效率。它允许使用小型外部元件。在轻负载电流情况下，转换器进入跳频模式，以在较宽的负载电流范围内保持高效率。内置软启动电路可将启动时的浪涌电流降至最低。 WD3133采用SOT - 23 - 5L封装。标准产品无铅、无卤。

商品特性

宽输入电压范围：2.7V至5.5V
1.25V（±2%）高精度参考电压
1.2MHz开关频率
效率高达93%
功率开关电流限制超过1A（最小值）
在3.3V至5V输入下，典型输出12V / 200mA至300mA
内置软启动

应用领域

智能手机
平板电脑
便携式游戏PAD

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	12V
	输出电流	300mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
