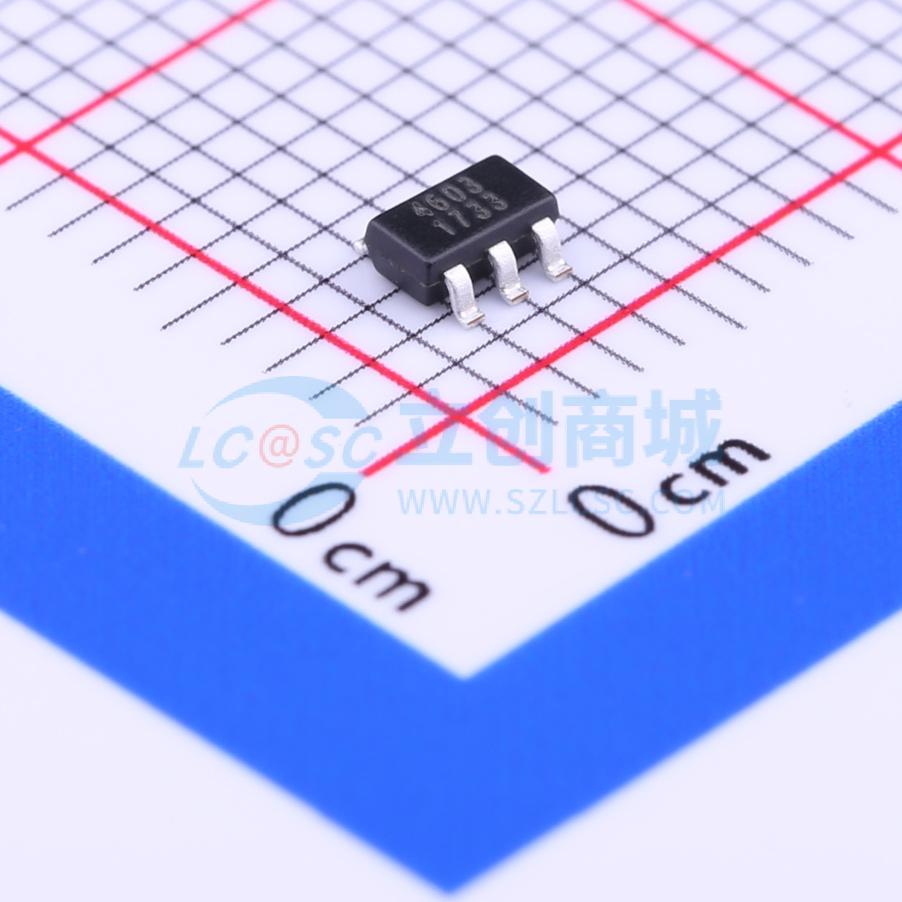

温馨提醒：图片仅供参考，商品以实物为准

WS4603E-5/TR

电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WS4603 是一款采用超低导通电阻 P 沟道 MOSFET 的高端开关。集成的限流功能可对大容性负载的浪涌电流、过载电流和短路电流进行限制，从而保护电源。WS4603 还集成了反向保护功能，可在器件关断时消除开关两端的任何反向电流
品牌名称: WILLSEMI(韦尔)
商品型号: WS4603E-5/TR
商品编号: C239793
商品封装: TSOT-25
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

WS4603 是一款具有超低导通电阻 P 沟道 MOSFET 的高侧开关。集成的电流限制功能可以限制大容量负载的浪涌电流、过载电流和短路电流，以保护电源。WS4603 还集成了反向保护功能，当设备关闭时可防止开关上出现任何反向电流流动。设备关断时输出自动放电，使输出电压快速关闭。热关断功能可以保护设备和负载。WS4603 采用 SOT-23-5L 封装。标准产品无铅且无卤素。

商品特性

输入电压范围：2.5~5.5 V
主开关导通电阻：80 mΩ @ 1N = 5V
可调电流限制范围：0.4~2A（典型值）
电流限制精度：±20%
自动放电
反向阻断（无“体二极管”）
过温保护

应用领域

USB 外设
USB 适配器
USB 3G 数据卡
3.3V 或 5V 电源开关
3.3V 或 5V 电源分配

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	80mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)
