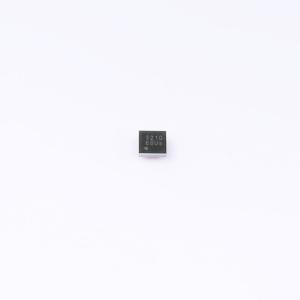

WS3210C68-9/TR
过压保护负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS3210C68具备低导通电阻（RON）的内部高压开关，其输入范围的绝对最大值为30V。内部输入钳位电路能够分流超过80V的浪涌电压，保护下游组件并增强系统的稳健性。WS3210C68具有过压保护（OVP）功能，若输入电压超过固定的过压保护阈值，内部开关将关闭
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS3210C68-9/TR
- 商品编号
- C239828
- 商品封装
- CSP-9L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 最大连续电流 | 3A | |
| 工作电压 | 3.2V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP) |
商品概述
WS3210C68具备低导通电阻（RON）的内部高压开关，绝对最大输入电压范围为30V。内部输入钳位电路能够分流超过80V的浪涌电压，保护下游元件并增强系统的稳健性。WS3210C68具有过压保护（OVP）功能，当输入电压超过固定的过压保护阈值时，会关闭内部开关。关断状态下的开关可断开输入引脚与输出引脚的连接，保护输出免受输入高压的影响。集成的过温保护（OTP）功能也会关闭开关以保护器件。 WS3210C68采用1.4mm x 1.4mm的CSP - 9L封装。标准产品无铅且无卤。
商品特性
- 绝对最大输入电压：30V
- 浪涌保护：>80V
- 低导通电阻开关（导通电阻@5V）：45mΩ
- 固定过压保护阈值：6.8V
- 快速过压保护响应时间：100ns
- 热关断保护
- 强大的静电放电保护 - 人体模型（HBM）：8000V
- 机器模型（MM）：800V
应用领域
- 移动手机和平板电脑
- 便携式媒体播放器
- 外设
