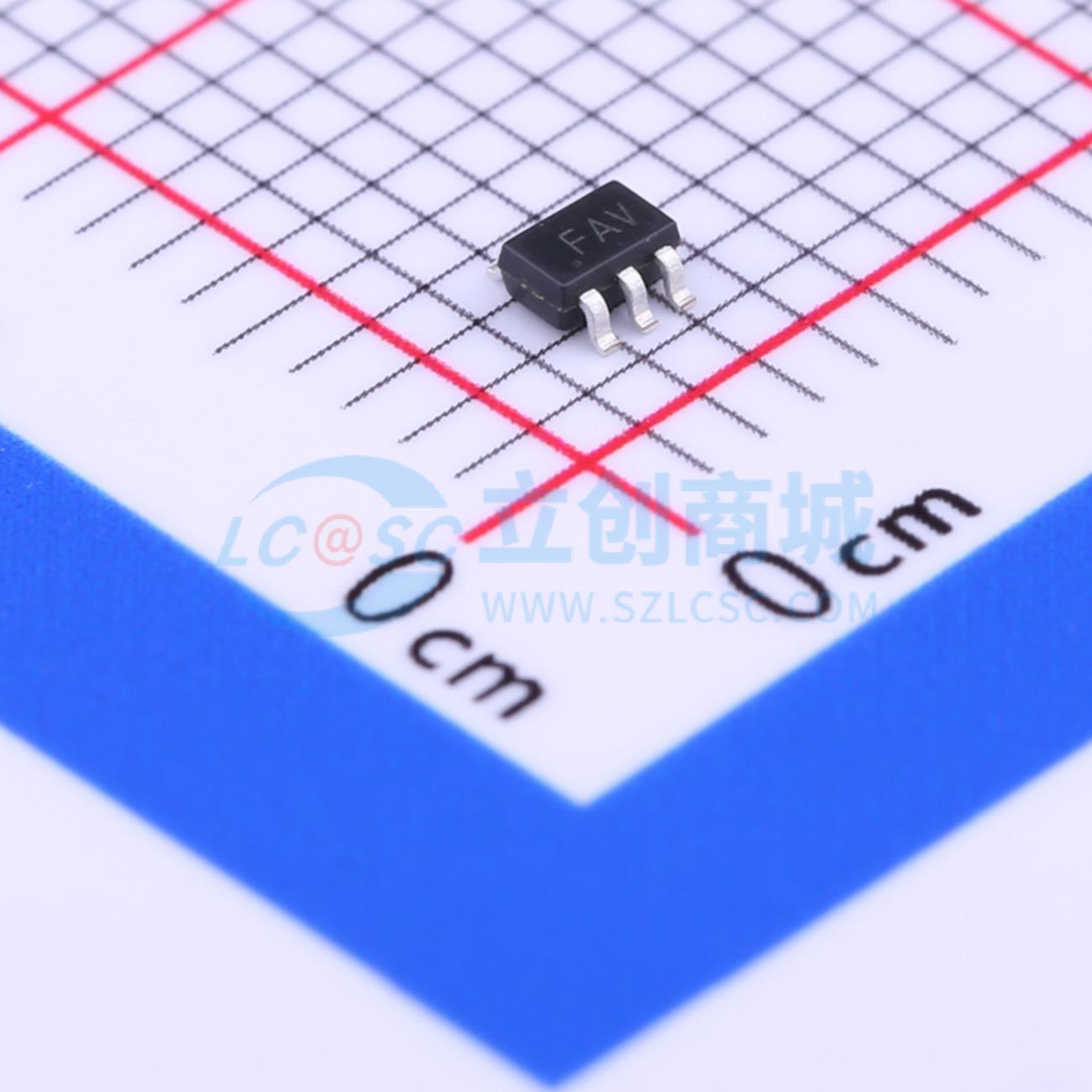

温馨提醒：图片仅供参考，商品以实物为准
WD3100B-6/TR
闪光灯/手电筒LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低成本的闪光灯/手电筒LED驱动器，适用于前置摄像头闪光灯和小电流后置摄像头闪光灯应用。集成了一个电流吸收器，以确保在电池电压、LED正向电压、环境温度等条件变化时，LED电流保持恒定。LED电流可以通过连接在RSET引脚和地之间的外部电阻进行调节，也可以通过将RSET引脚直接接地将LED电流设置为默认的200mA。具有闪光超时保护功能，以防止LED灯在异常情况下过热。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WD3100B-6/TR
- 商品编号
- C239576
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.030751克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 20% |
商品概述
WD3100 是一款低成本的闪光灯/手电筒LED驱动器，专为前置摄像头闪光灯和小电流后置摄像头闪光灯应用设计。它集成了一个电流沉来确保在VBAT电压、LED VF电压和环境温度变化等条件下LED电流保持恒定。可以通过连接在RSET引脚和GND之间的外部电阻来调整LED电流，也可以通过简单地将RSET引脚连接到GND来设置默认的200mA电流。WD3100具有闪光超时保护功能，以防止LED灯在异常情况下过热。
商品特性
- 输入电压范围：2.7~5.5 V
- 最大可配置ILED：200mA
- ILED精度：±20%
- 闪光超时保护
- 过温保护
- SOT363封装
应用领域
- 前置相机闪光灯
- 小电流后置相机闪光灯
- LED手电筒
- 其他小电流LED驱动器
