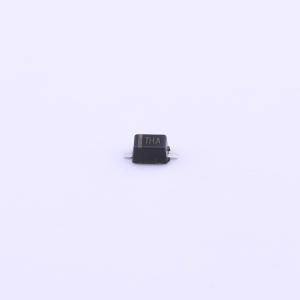

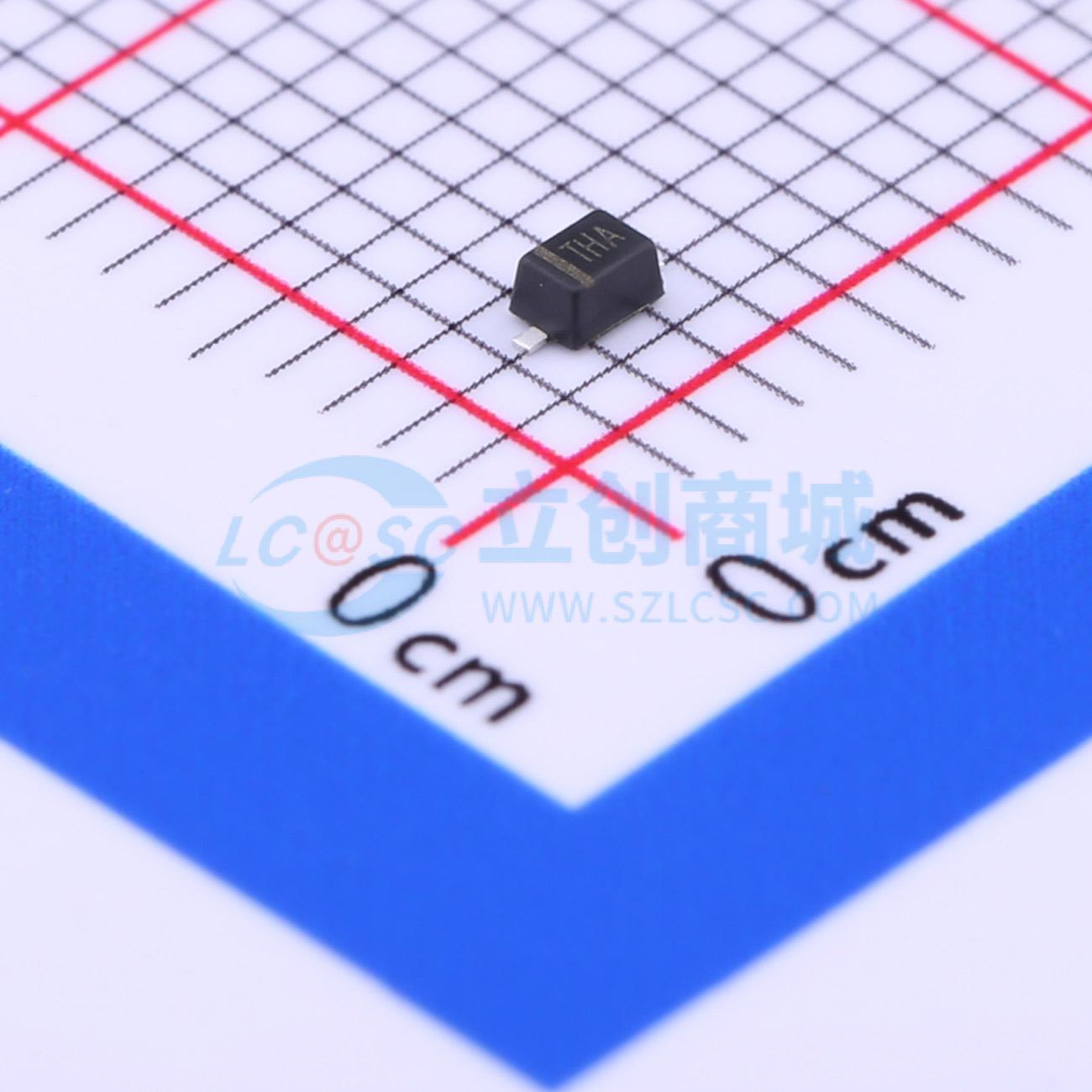

ESD56131W-2/TR

双向TVS 4.6V截止峰值浪涌电流：100A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD56131W是一款双向瞬态电压抑制器（TVS）。它专为保护连接到电源线的敏感电子元件而设计，可防止这些元件因静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力损坏。根据IEC61000 - 4 - 2标准，ESD56131W可提供高达±30kV（接触放电和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，它具备高浪涌能力，可用于保护USB电压总线引脚
品牌名称: WILLSEMI(韦尔)
商品型号: ESD56131W-2/TR
商品编号: C239548
商品封装: SOD-323F
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

ESD56131W是一款双向瞬态电压抑制器（TVS）。它专门用于保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 ESD56131W可根据IEC61000 - 4 - 2标准提供高达±30kV（接触放电和空气放电）的静电放电保护，并具有高浪涌能力，可根据IEC61000 - 4 - 5标准用于保护USB电压总线引脚。 ESD56131W采用SOD - 323F封装。标准产品无铅且无卤。

商品特性

反向关断电压：±4.6V
根据IEC61000 - 4 - 2（ESD）标准的瞬态保护：±30kV（接触放电和空气放电）
IEC61000 - 4 - 4（EFT）：80A（5/50ns）
IEC61000 - 4 - 5（浪涌）：100A（8/20μs）
电容：典型值CJ = 250pF
低钳位电压
固态硅技术

应用领域

电源保护
电源管理

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	4.6V
	钳位电压	14V
	峰值脉冲电流(Ipp)	100A@8/20us
	峰值脉冲功率(Ppp)	1.4kW@8/20us
	击穿电压	4.8V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5
	类型	TVS
	Cj-结电容	250pF
