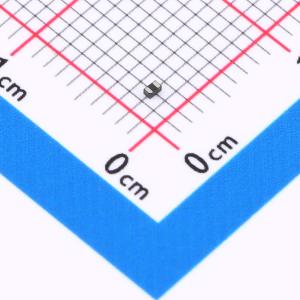

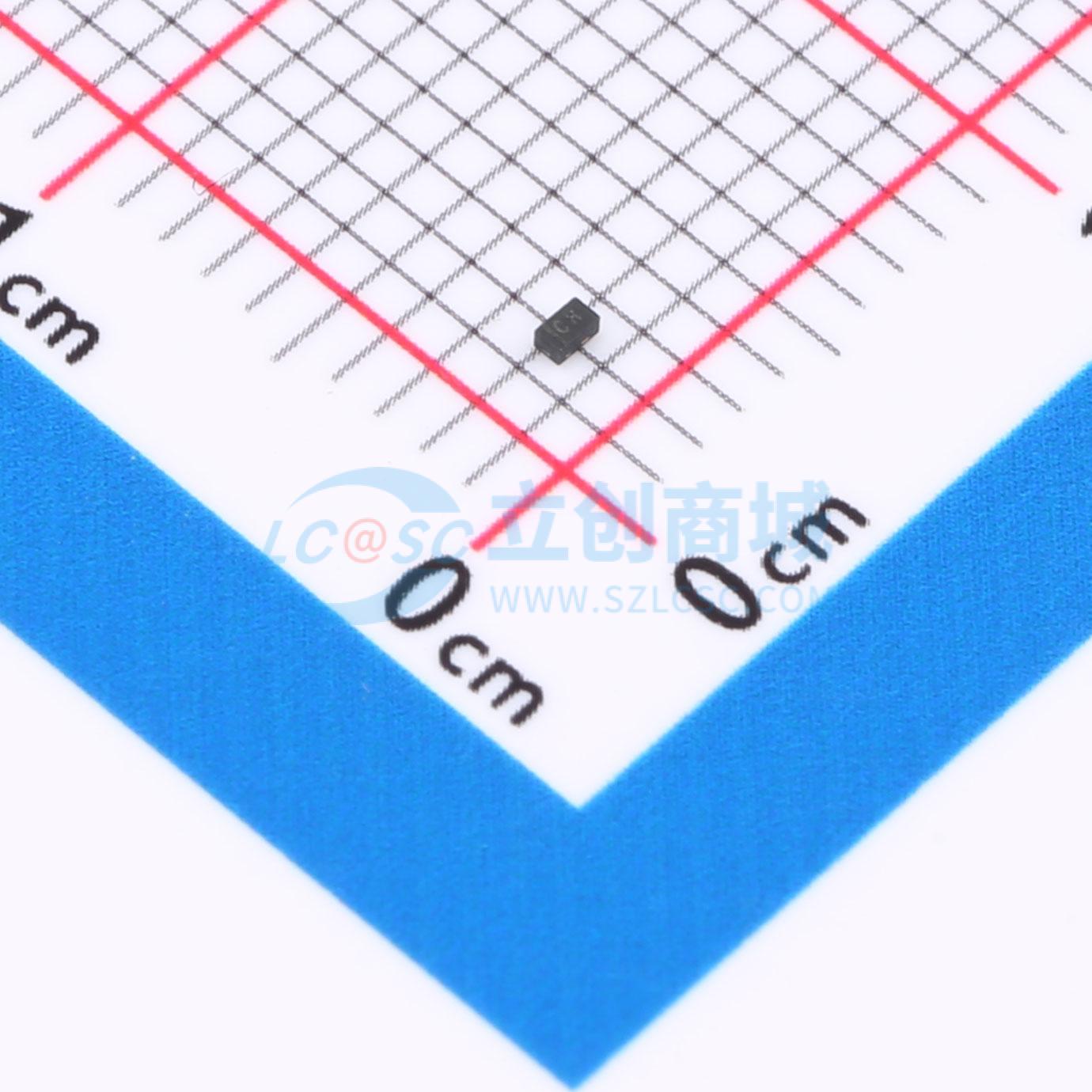

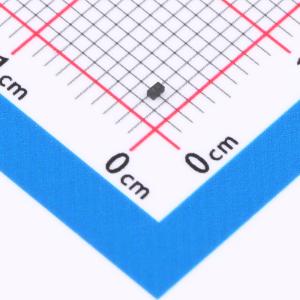

温馨提醒：图片仅供参考，商品以实物为准
ESD9N5V-2/TR
单向TVS 5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD9N5V是一款单向瞬态电压抑制器（TVS）。它专门用于保护可能遭受静电放电（ESD）、电快速瞬变（EFT）和雷击的敏感电子元件。由于其封装小巧、重量轻，特别适用于手机、便携式设备、数码相机、电源及许多其他便携式应用
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD9N5V-2/TR
- 商品编号
- C239549
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
ESD9N5V是一款单向瞬态电压抑制器（TVS）。它专为保护可能遭受静电放电（ESD）、电快速瞬变（EFT）和雷击的敏感电子元件而设计。由于其封装小、重量轻，特别适用于手机、便携式设备、数码相机、电源及许多其他便携式应用。 ESD9N5V可根据IEC61000 - 4 - 2标准提供高达±30kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达10A（8/20μs）的峰值脉冲电流。 ESD9N5V采用DFN1006 - 2L封装。标准产品无铅、无卤。
商品特性
- 关断电压：最大5V
- 根据IEC61000 - 4 - 2（ESD）标准为每条线路提供瞬态保护：±30kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：10A（8/20μs）
- 电容：典型值C_J = 60pF
- 固态硅技术
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-数码相机
