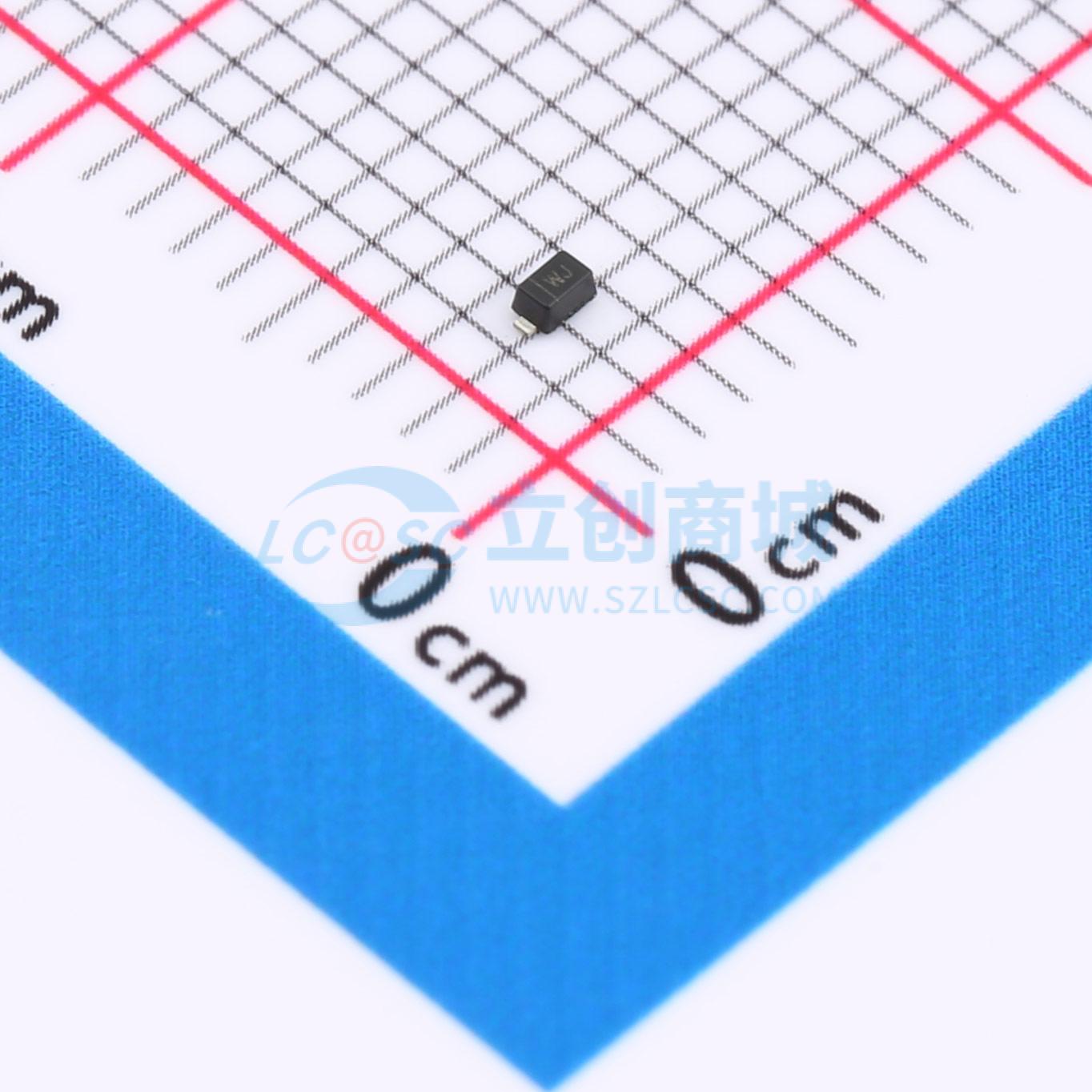

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z7V-2/TR
单向TVS 7V截止 峰值浪涌电流：9.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5Z7V是一款瞬态电压抑制器（TVS），旨在保护连接到电源线、低速数据线和传输线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和浪涌引起的过应力影响。ESD5Z7V可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达9.5A（8/20 μs）的峰值脉冲电流。ESD5Z7V采用SOD - 523封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5Z7V-2/TR
- 商品编号
- C239535
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 9.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 171W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 10V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 47pF |
商品概述
ESD5Z7V是一款瞬态电压抑制器（TVS），旨在保护连接到电源线、低速数据线和传输线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和浪涌引起的过应力影响。 ESD5Z7V可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并根据IEC61000 - 4 - 5标准承受高达9.5A（8/20 μs）的峰值脉冲电流。 ESD5Z7V采用SOD - 523封装。标准产品无铅且无卤。
商品特性
- 关断电压：7V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触和空气放电）
- IEC61000 - 4 - 4（EFT）：80A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：9.5A（8/20 μs）
- 电容：典型值CJ = 47 pF
- 低漏电流
- 低钳位电压
- 固态硅技术
应用领域
- 计算机及外设
- 手机
- 微处理器
- 电源线
- 便携式电子设备
- 笔记本电脑
