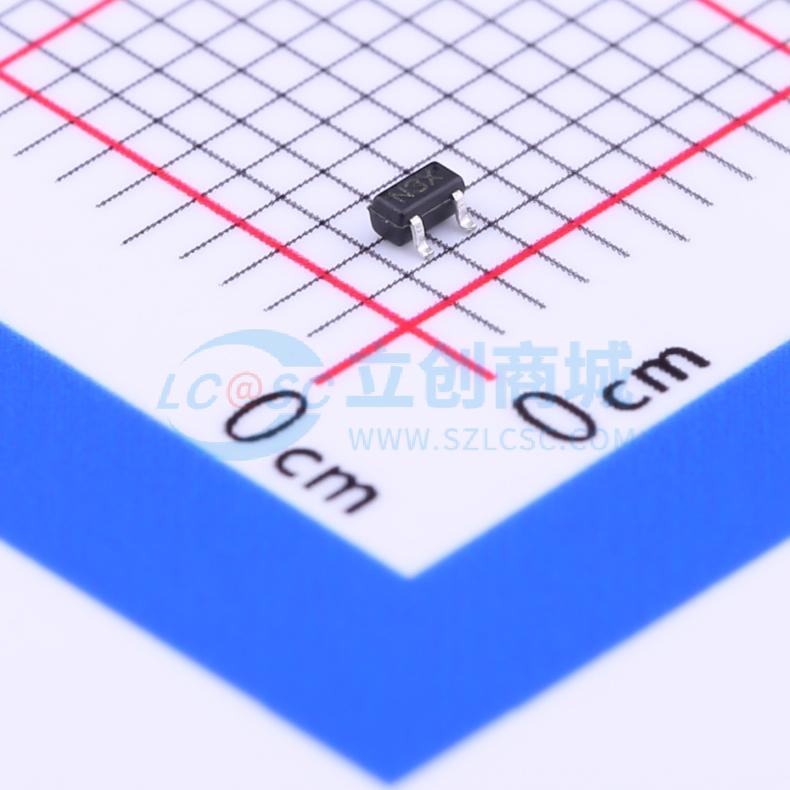

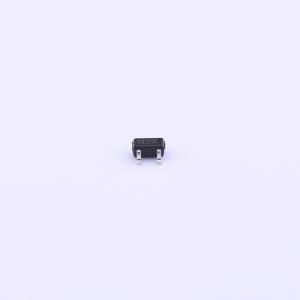

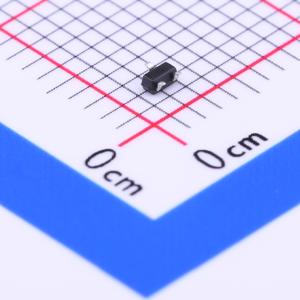

温馨提醒：图片仅供参考，商品以实物为准
WNM4002-3/TR
小信号MOSFET 1个N沟道 耐压:20V 电流:0.3A
- 描述
- WNM4002是N沟道增强型MOS场效应晶体管，采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。该器件适用于小信号开关。标准产品WNM4002为无铅产品
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WNM4002-3/TR
- 商品编号
- C239543
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 5Ω@1.8V | |
| 耗散功率(Pd) | 250mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.1nC@4.5V | |
| 输入电容(Ciss) | 72pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 12pF |
商品概述
WNM4002是N沟道增强型MOS场效应晶体管，采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。该器件适用于小信号开关。标准产品WNM4002为无铅产品。
商品特性
- 沟槽式N沟道
- 超高密度单元设计,实现极低的Rds(on)
- 出色的导通电阻和最大直流电流能力
- 采用SOT - 523小封装设计
应用领域
- 驱动器:继电器、螺线管、灯、锤
- 电源转换器电路
- 便携式设备的负载/电源开关
