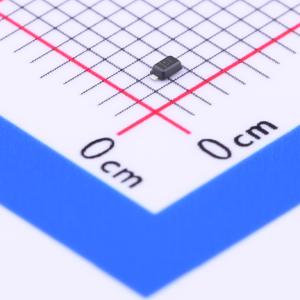

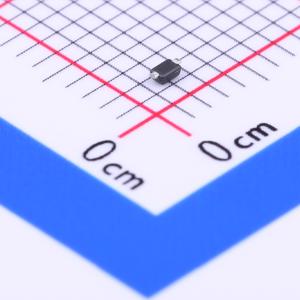

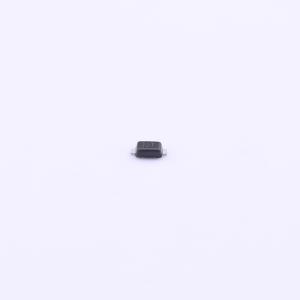

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3V3-2/TR
单向TVS 3.3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- ESD5Z3V3是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。ESD5Z3V3依据IEC61000 - 4 - 2标准，可承受高达±30kV（接触）的ESD瞬态电压；依据IEC61000 - 4 - 5标准，能承受8/20μs脉冲下高达9A的峰值电流。ESD5Z3V3采用SOD - 523封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5Z3V3-2/TR
- 商品编号
- C239531
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 108W@8/20us | |
| 击穿电压 | 5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 70pF |
商品概述
ESD5Z3V3是一款瞬态电压抑制器（TVS），可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。它旨在替代消费设备应用中的多层压敏电阻（MLV），如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等。 ESD5Z3V3根据IEC61000 - 4 - 2标准，可承受高达±30kV（接触）的ESD瞬态电压；根据IEC61000 - 4 - 5标准，可承受8/20μs脉冲下高达9A的峰值电流。 ESD5Z3V3采用SOD - 523封装。标准产品为无铅、无卤产品。
商品特性
- 工作电压：3.3V
- 峰值功率（tp = 8/20μs）：108W
- ESD保护
- IEC61000 - 4 - 2（接触）：±30kV
- IEC61000 - 4 - 2（空气）：±30kV
- 低漏电流
- 小封装
应用领域
-手机-平板电脑-笔记本电脑-机顶盒-液晶电视-数码相机-其他电子设备
