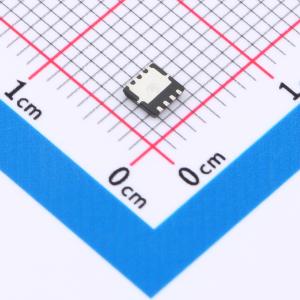

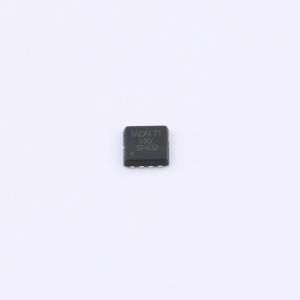

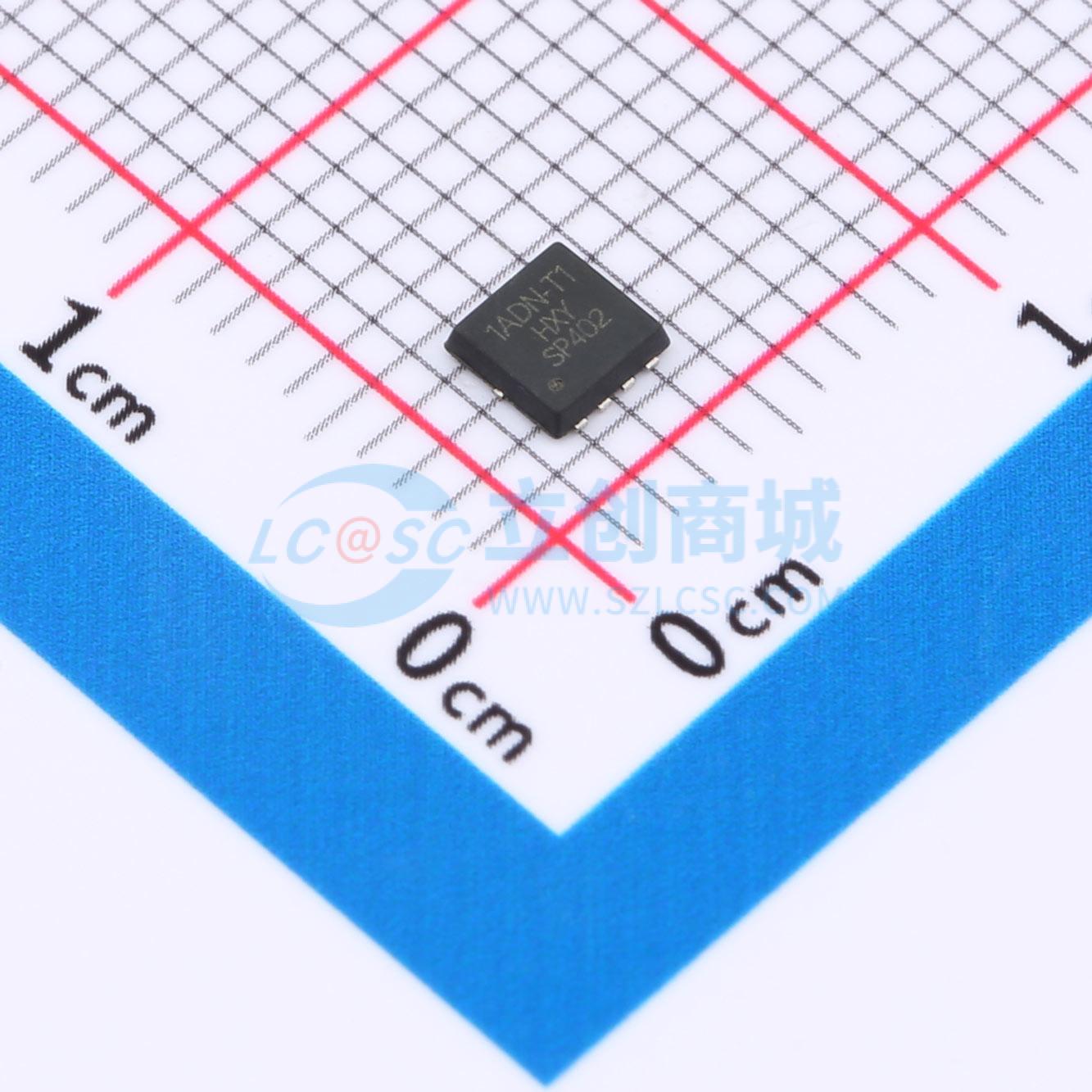

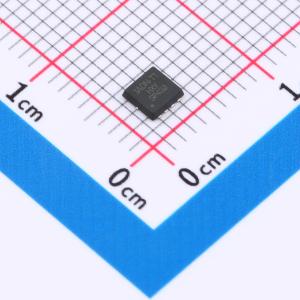

SI7121ADN-T1-GE3-HXY实物图
  • SI7121ADN-T1-GE3-HXY商品缩略图
  • SI7121ADN-T1-GE3-HXY商品缩略图
  • SI7121ADN-T1-GE3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI7121ADN-T1-GE3-HXY

1个P沟道 耐压:30V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
热销SI7121ADN-T1-GE3 P沟道MOSFET,采用精巧DFN3X3-8L封装工艺,以实现更高的集成密度和优异散热效果。此款MOS管具备强大参数额定电压VDSS为30V,可承受最大连续电流ID40A,并拥有超低导通电阻RD(on)仅为13mΩ,显著增强系统能效表现。广泛应用在高级电源管理、电机驱动控制等领域,是您优化电路设计、追求卓越性能的理想半导体组件。
商品型号
SI7121ADN-T1-GE3-HXY
商品编号
C22367081
商品封装
DFN3x3-8L​
包装方式
编带
商品毛重
0.0655克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)40A
导通电阻(RDS(on))15mΩ@10V
耗散功率(Pd)15W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)1.33nF
反向传输电容(Crss)156pF
工作温度-55℃~+150℃
配置-
输出电容(Coss)183pF

商品概述

SI7121ADN-T1-GE3采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合大电流负载应用。

商品特性

  • 漏源电压VDS = - 30V,漏极电流ID = - 35A
  • 当栅源电压VGS = - 10V时,导通电阻RDS(ON) < 15mΩ
  • 当栅源电压VGS = - 4.5V时,导通电阻RDS(ON) < 26mΩ

应用领域

  • 全桥转换器的高端开关
  • 液晶显示器的DC/DC转换器

数据手册PDF
