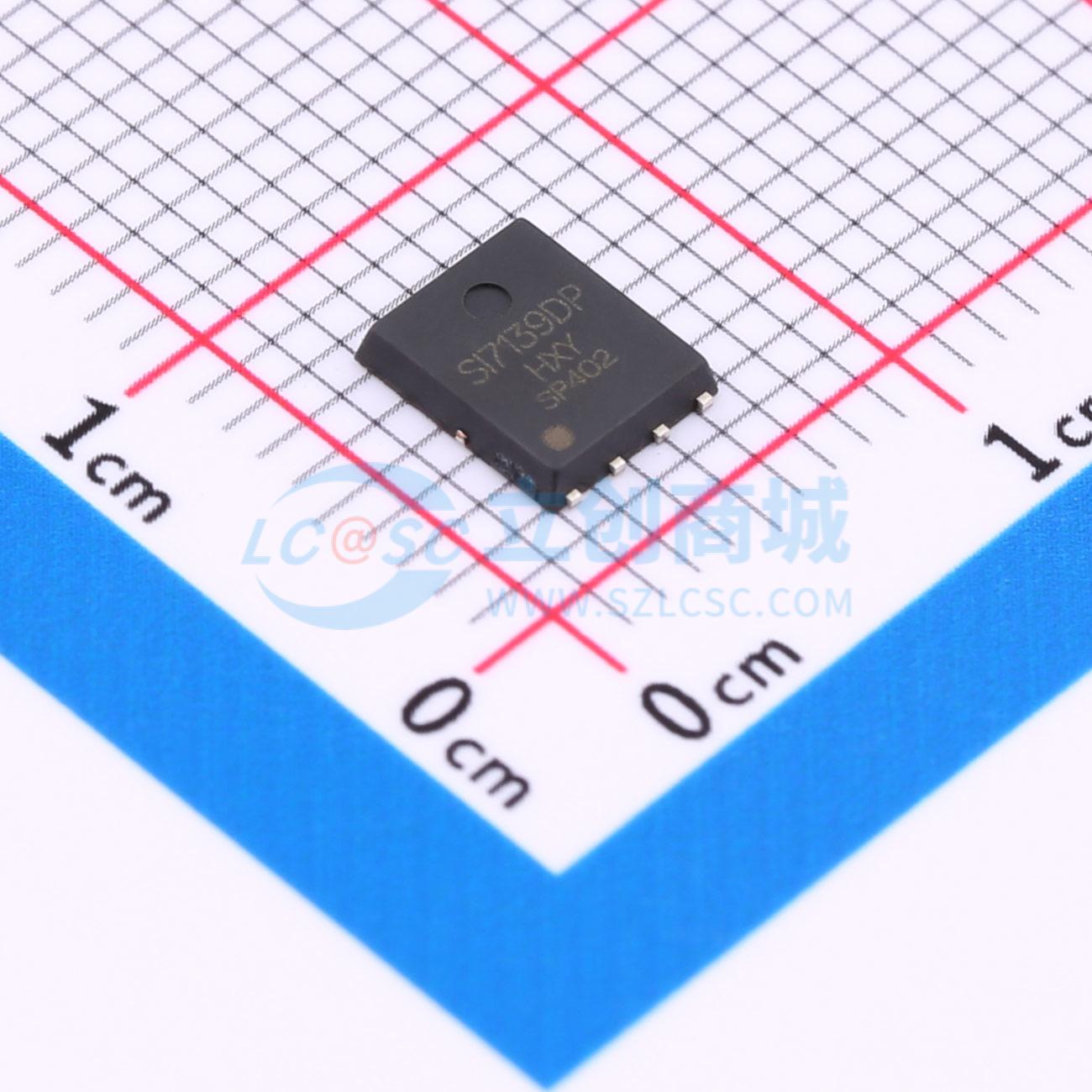

SI7139DP-T1-GE3-HXY实物图

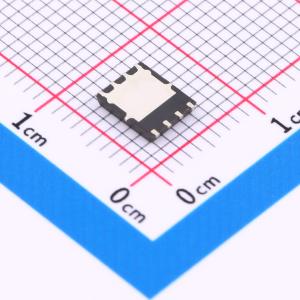

  • SI7139DP-T1-GE3-HXY商品缩略图
  • SI7139DP-T1-GE3-HXY商品缩略图
  • SI7139DP-T1-GE3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI7139DP-T1-GE3-HXY

1个P沟道 耐压:30V 电流:70A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SI7139DP-T1-GE3 P沟道MOSFET,采用紧凑型DFN5X6-8L封装,不仅具有良好的散热性能,而且体型小巧便于集成。器件关键参数如下最高漏源电压(VDSS)为30V,能承受高达70A的连续电流,且拥有6mΩ的低导通电阻(RD(on)),确保了高效的功率转换与较低的能耗。广泛应用在电源转换、电机驱动等领域,是优化系统性能、达成节能目标的理想半导体组件。
商品型号
SI7139DP-T1-GE3-HXY
商品编号
C22367091
商品封装
DFN-8(5x6)​
包装方式
编带
商品毛重
0.143克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)70A
导通电阻(RDS(on))8.8mΩ@10V
耗散功率(Pd)31.2W
属性参数值
阈值电压(Vgs(th))2.5V@250uA
输入电容(Ciss)4.32nF
反向传输电容(Crss)487pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)529pF

商品概述

SI7139DP-T1-GE3采用先进的沟槽技术,可提供出色的漏源导通电阻(RDS(ON))、低栅极电荷,并且能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。

商品特性

  • 漏源电压(VDS) = - 30V
  • 漏极电流(ID) = - 70A
  • 漏源导通电阻(RDS(ON)) < 8.8 mΩ(栅源电压(VGS) = - 10V)

应用领域

  • 电池保护
  • 负载开关
  • 不间断电源

数据手册PDF
