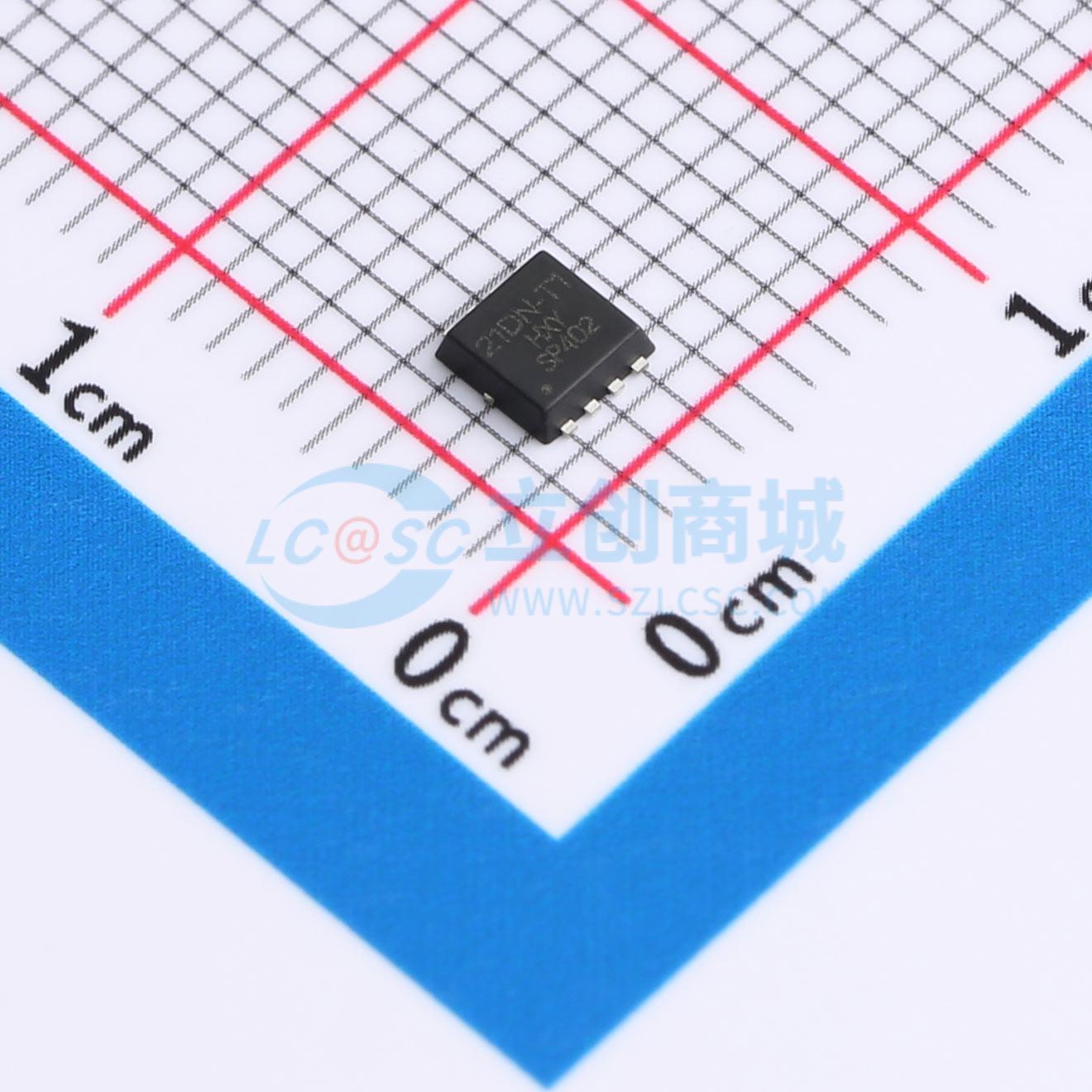

SI7121DN-T1-GE3-HXY
1个P沟道 耐压:30V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SI7121DN-T1-GE3 是一款采用紧凑型DFN3X3-8L封装的高性能P沟道MOSFET，专为高功率密度应用设计。该器件提供30V的额定电压VDSS，最大连续漏极电流可达25A，体现卓越的电流处理能力。尤为突出的是其低至16mΩ的导通电阻RD(on)，大幅减少功率损耗，提升能源利用效率。广泛适用于电源转换器、电池管理系统及大电流电机驱动等场景，SI7121DN-T1-GE3 MOS管是您实现高效、可靠电路设计的理想之选。
- 商品型号
- SI7121DN-T1-GE3-HXY
- 商品编号
- C22366873
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 20mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 29W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 52nC@4.5V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品概述
DMC3016LNS采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并支持低至4.5V的栅极电压工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 16A
- 在VGS = 10V时，RDS(ON) < 20mΩ
- VDS = -30V，ID = -14A
- 在VGS = 10V时，RDS(ON) < 30mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
