温馨提醒：图片仅供参考，商品以实物为准

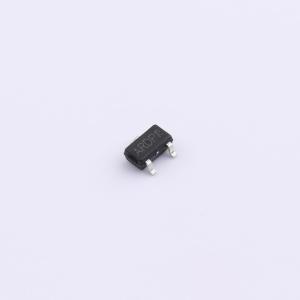

FDN5632N-F085-HXY
耐压:60V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FDN5632N-F085 型号MOS管，采用小型化SOT-23-3L封装设计，特别适应于紧凑空间内的集成应用。这款N沟道MOSFET提供60V的高额定电压及4.5A的稳定漏极电流，可满足多种高电压、大电流场景需求。同时，其导通电阻仅为70mΩ，有助于优化能源效率，降低系统损耗。适用于电源转换、负载开关、电机驱动等广泛领域，是精简且高效的半导体解决方案。
- 商品型号
- FDN5632N-F085-HXY
- 商品编号
- C22366418
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 70mΩ@10V；80mΩ@4.5V | |
| 耗散功率(Pd) | 8W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.5nC@10V | |
| 输入电容(Ciss) | 695pF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 148pF |
商品概述
FDN5632N-F085采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并且能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V，ID = 4.5A
- 当VGS = 10V时，RDS(ON) < 85mΩ
- 当VGS = 4.5V时，RDS(ON) < 93mΩ
应用领域
- PWM应用
- 负载开关
- 电源管理
