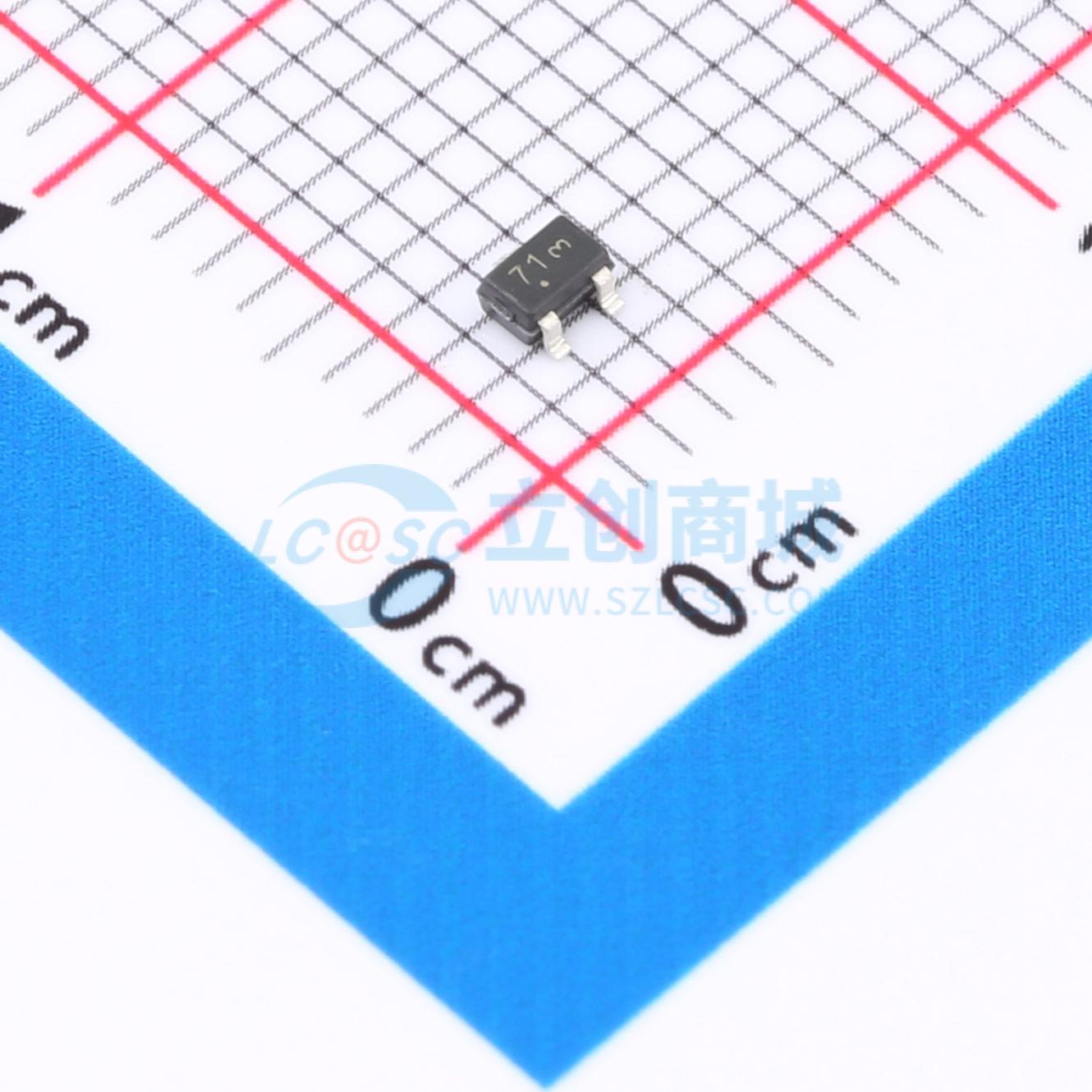

温馨提醒：图片仅供参考，商品以实物为准
2N7002WT1G
1个N沟道 耐压:60V 电流:340mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD 保护。 低导通电阻（RDS(on)）。 小尺寸表面贴装封装。 2V 前缀适用于汽车和其他需要独特现场和控制变更要求的应用；符合 AEC-Q101 标准且具备生产件批准程序（PPAP）能力。 这些器件无铅、无卤素/无溴化阻燃剂（BFR）且符合 RoHS 标准。应用：低端负载开关。 电平转换电路
- 品牌名称
- onsemi(安森美)
- 商品型号
- 2N7002WT1G
- 商品编号
- C232391
- 商品封装
- SC-70(SOT-323)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 340mA | |
| 导通电阻(RDS(on)) | 1.6Ω@10V | |
| 耗散功率(Pd) | 330mW | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 700pC@4.5V | |
| 输入电容(Ciss) | 24.5pF | |
| 反向传输电容(Crss) | 2.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 4.2pF |
商品特性
- 静电保护
- 低 RDS(on)
- 小尺寸表面贴装封装
- 适用于汽车及其他需要特殊位置和控制变更要求的应用的2V前缀;符合AEC-Q101标准且具备生产件批准程序(PPAP)能力
- 这些器件无铅、无卤素/无溴化阻燃剂(BFR),并符合RoHS指令
应用领域
- 低端负载开关
- 电平转换电路
- DC-DC转换器
- 便携式应用,如数码相机(DSC)、个人数字助理(PDA)、手机等
