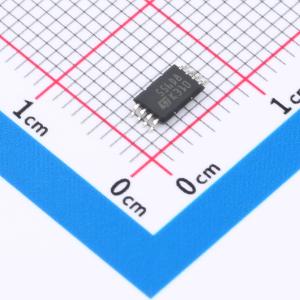

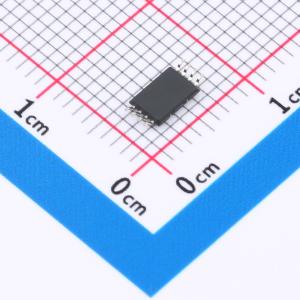

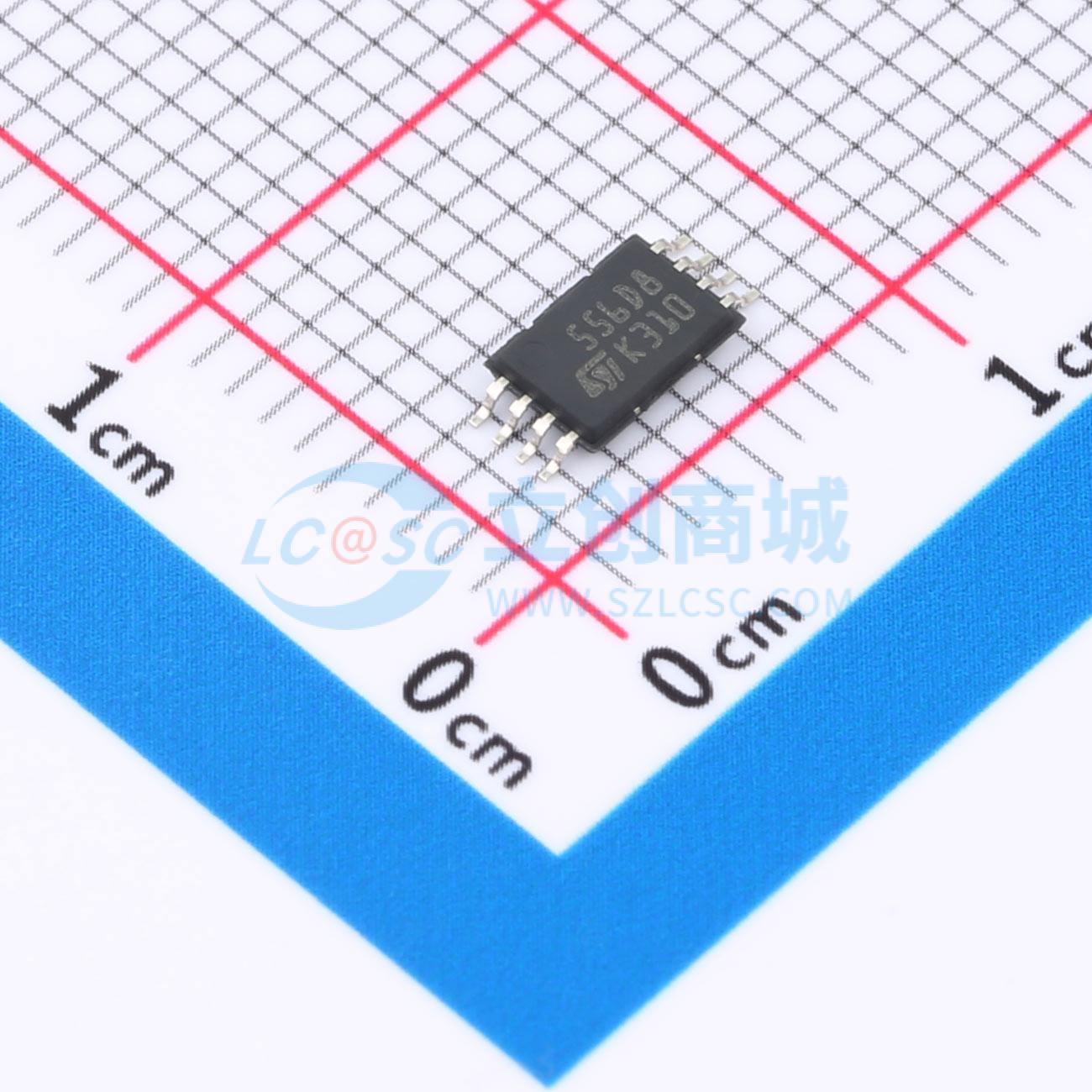

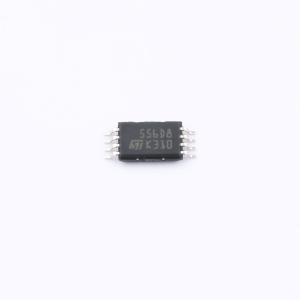

温馨提醒：图片仅供参考，商品以实物为准
M95256-DFDW6TP
256-Kbit SPI接口EEPROM，高时钟速度
- 描述
- M95256-DFDW6TP 是一款256-Kbit (32 Kbytes) 的串行SPI接口EEPROM，支持高达20 MHz的高速时钟。该器件具有64字节的可锁定识别页，适用于多种应用场景。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95256-DFDW6TP
- 商品编号
- C222107
- 商品封装
- TSSOP-8
- 包装方式
- -
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 256Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M95256设备是电可擦可编程存储器（EEPROM），组织为32768×8位，通过SPI总线访问。M95256-W的工作电压范围为2.5V至5.5V，M95256-R为1.8V至5.5V，M95256-DF为1.7V至5.5V，环境温度范围为-40℃至+85℃。M95256-Dx系列（包括M95256-DF、-DR或-DW）提供一个额外的页面，名为识别页（64字节），可用于存储敏感应用参数，之后可永久锁定为只读模式。SPI总线信号包括C、D和Q，芯片选择（S）为低电平时选择设备，HOLD为低电平时可中断与设备的通信。
商品特性
- 兼容串行外设接口（SPI）总线
- 存储阵列：256-Kbit（32 Kbytes）EEPROM，页大小64字节，额外可写锁定页（识别页）
- 写入时间：字节写入在5ms内，页写入在5ms内
- 写保护：可保护四分之一阵列、半阵列或整个存储阵列
- 高速时钟：20 MHz
- 单电源电压：M95256-W为2.5V至5.5V，M95256-R为1.8V至5.5V，M95256-DF为1.7V至5.5V
- 工作温度范围：-40℃至+85℃
- 增强型ESD保护
- 超过400万次写入周期
- 超过200年数据保留
- 封装：SO8N（ECOPACK2）、TSSOP8（ECOPACK2）、UFDFPN8（ECOPACK2）、WLCSP8（ECOPACK2）
- 封装尺寸：SO8N（150 mil宽度）、TSSOP8（169 mil宽度）、UFDFPN8（2×3mm）、WLSCP8（1.289×1.376 mm）
