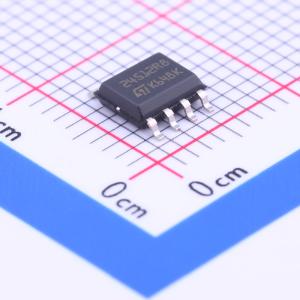

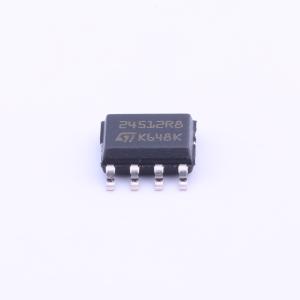

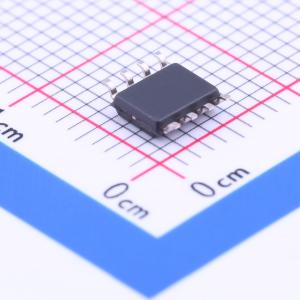

M24512-DRMN8TP/K
M24512-DRMN8TP/K
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M24512-DRE是一款512Kbit的I2C串行EEPROM，支持高达105°C的工作温度。该设备符合AEC-Q100 Grade 2的可靠性标准。它具有128字节的可锁定识别页，并支持1 MHz的I2C总线速度。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24512-DRMN8TP/K
- 商品编号
- C222168
- 商品封装
- SO-8
- 包装方式
- -
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 512Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | 900ns |
商品概述
该产品是一款EEPROM存储器件，提供多种封装类型，包括TSSOP8（DW）、SO8（MN）、WFDFPN8（MF）。存储容量为512 Kbits（64 Kbytes），页大小128字节，还包含一个额外的可写锁定识别页。
商品特性
- 兼容所有I²C总线模式（1 MHz、400 kHz、100 kHz）
- 存储阵列：512 Kbits（64 Kbytes）EEPROM，页大小128字节
- 额外可写锁定页（识别页）
- 扩展温度和电压范围：-40℃至105℃；1.7V至5.5V
- 施密特触发器输入用于噪声滤波
- 短写入周期时间：字节写入4ms内，页写入4ms内
- 写入周期耐久性：25℃下400万次，85℃下120万次，105℃下90万次
- 数据保留：105℃下超过50年，55℃下200年
- ESD保护（人体模型）：4000V
- 封装符合RoHS且无卤素（ECOPACK2®）
