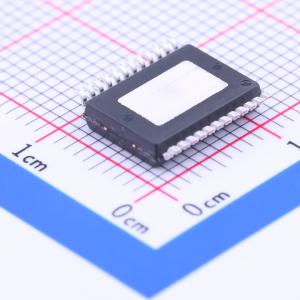

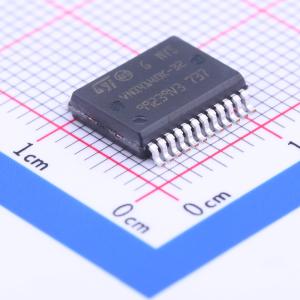

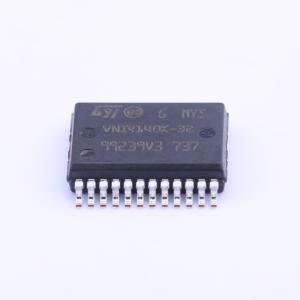

温馨提醒：图片仅供参考，商品以实物为准
VNI4140K-32
VNI4140K-32
- 描述
- 四通道高侧智能功率固态继电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNI4140K-32
- 商品编号
- C222177
- 商品封装
- PowerSSO-24
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 4 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10.5V~36V | |
| 导通电阻 | 80mΩ | |
| 工作温度 | - |
商品概述
VNI4140K - 32是一款采用VIPower技术制造的单片器件，旨在驱动四个独立的电阻性、电容性或电感性负载，负载的一端接地。有源电流限制功能可避免在负载短路时系统电源电压下降。内置的热关断功能可保护芯片免受过热和短路影响。在过载情况下，通道会自动关断并重新开启，以使结温保持在TTSD和T_R之间。如果这种情况导致外壳温度达到TCSD，过载通道将关断，仅当外壳温度降至TCR时才会重新启动。若多个通道同时过载，过载通道不会同时重启，以避免电源出现高峰值电流。未过载的通道将继续正常工作。开漏诊断输出可指示过热情况。
商品特性
- 输出电流：每通道1 A
- 负载短路保护
- 结过热保护
- 通道热独立的外壳过热保护
- 各通道热外壳关断重启不同步
- 接地丢失保护
- 电流限制
- 欠压关断
- 开漏诊断输出
- 3.3 V CMOS/TTL兼容输入
- 电感性负载快速去磁
- 符合IEC 61131 - 2标准
- 依据IEC 61000 - 4 - 2标准，ESD可达+/- 25 KV
