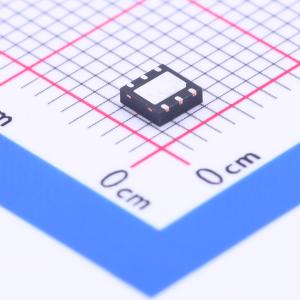

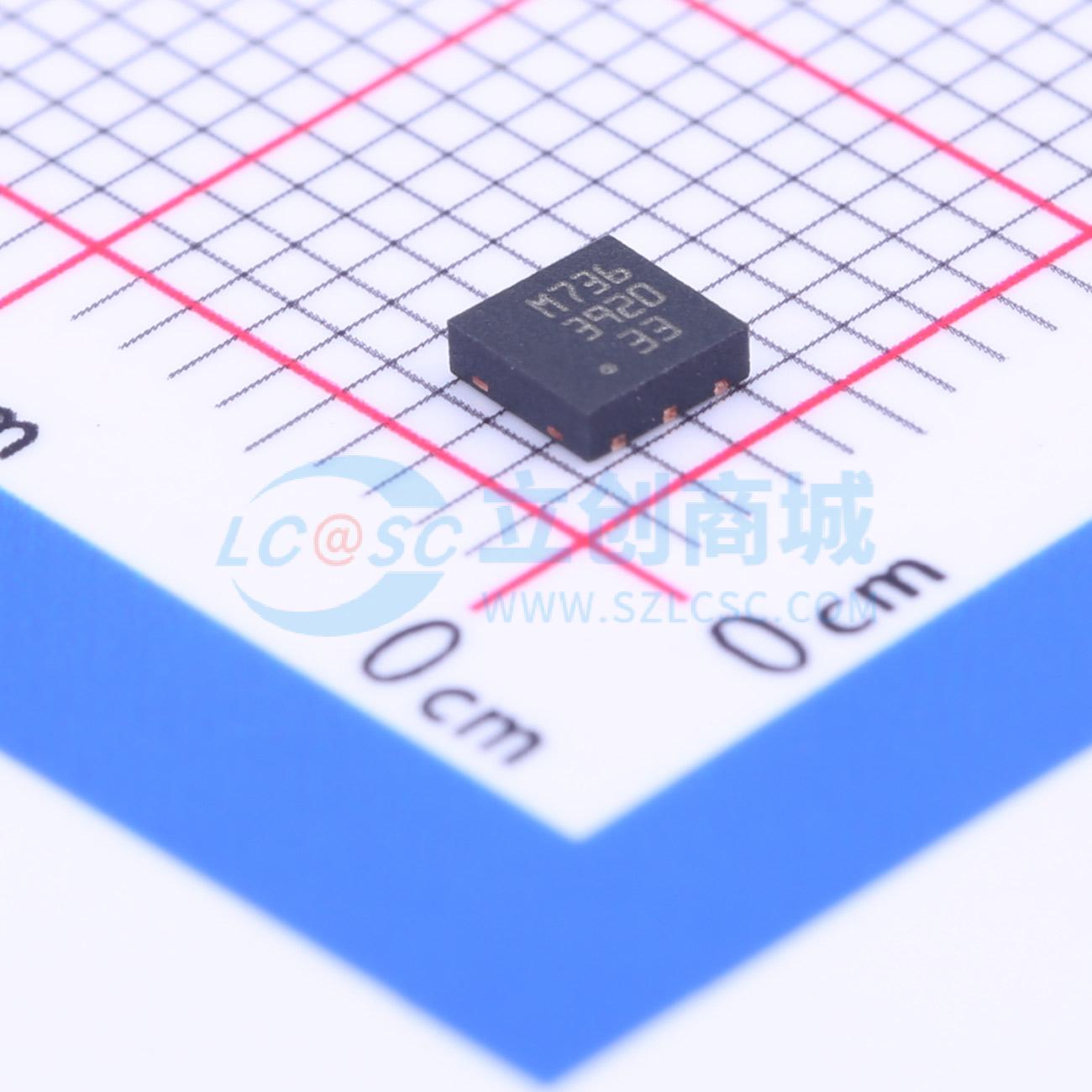

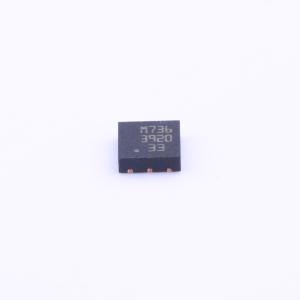

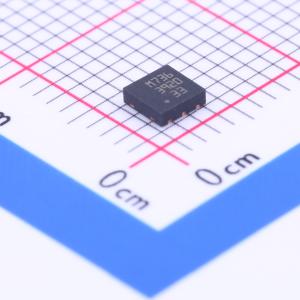

LD39200PU33R
具有反向电流保护的2 A高PSRR超低压降线性稳压器
- 描述
- 提供最大2A电流，输入电压范围为1.25V至6.0V，典型压差为130mV。使用输出端陶瓷电容（10μF）时稳定。典型电源抑制比在1kHz时为70dB，在20kHz时开始下降。使能逻辑控制功能可使器件进入关断模式，将总电流消耗降至10nA（典型值）。专用引脚上有电源良好标志。该器件还具备反向电流保护、短路恒流限制和热保护功能。典型应用于电信基础设施和消费领域。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD39200PU33R
- 商品编号
- C222192
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 130mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100uA | |
| 噪声 | 40uVrms | |
| 特性 | 热关断；PG脚；短路保护；反接保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD39200可提供最高2 A的电流，输入电压范围为1.25 V至6.0 V，典型压差为130 mV。 使用输出端陶瓷电容（10 μF）时可保持稳定。 典型电源抑制比在1 kHz时为70 dB，在20 kHz时开始下降。 使能逻辑控制功能可将LD39200置于关断模式，将总电流消耗降至10 nA（典型值）。 专用引脚提供电源正常标志。 该器件还具备反向电流保护、短路恒流限制和热保护功能。 典型应用包括电信基础设施和消费类产品。
商品特性
- 输入电压范围：1.25 V至6.0 V
- 超低压差：2 A负载下为130 mV（典型值）
- 25°C时输出精度为1%，全温度范围内为2%
- 高电源抑制比：1 kHz时为70 dB
- 反向电流保护
- 保证输出电流为2 A
- 提供固定和可调输出电压版本，从0.5 V起以100 mV为步进
- 电源正常标志
- 内部电流和热限制
- 工作结温范围：-40°C至125°C
- 采用DFN6（3×3 mm）和DFN8（4×4 mm）封装
应用领域
- 电信基础设施
- 中功率负载点
