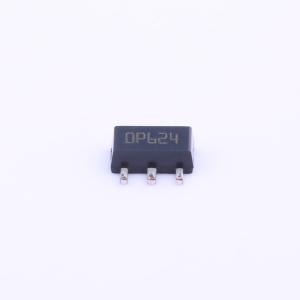

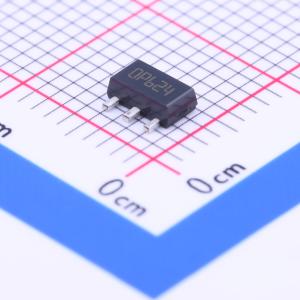

温馨提醒：图片仅供参考，商品以实物为准

LD2981ABU50TR

5V 100mA 16V

描述: 固定输出电压稳压器，低压降电压和超低静态电流使其适用于低噪声、低功耗应用以及电池供电系统。睡眠模式下，当INHIBIT引脚拉低时，静态电流小于1 μA。3号引脚具有关断逻辑控制功能（TTL兼容），这意味着当该器件用作本地稳压器时，可以使电路板的一部分进入待机状态，从而降低总功耗。该器件设计用于与低ESR陶瓷电容器配合使用。
品牌名称: ST(意法半导体)
商品型号: LD2981ABU50TR
商品编号: C222235
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LD2981是一款100mA固定输出电压调节器。低dropout电压和超低静态电流使其适用于低噪声、低功耗应用以及电池供电系统。当INHIBIT引脚拉低时，睡眠模式下的静态电流小于1μA。关断逻辑控制功能在引脚3（TTL兼容）可用。这意味着当该器件用作本地调节器时，可以将电路板的一部分置于待机状态，降低总功耗。LD2981设计用于低ESR陶瓷电容器。

商品特性

超低dropout电压（100mA负载时典型值0.17V，1mA负载时典型值7mV）
极低静态电流（开启模式无负载时典型值80μA；关闭模式最大1μA）
保证输出电流高达100mA
逻辑控制电子关断
输出电压为2.5V、3.0V、3.3V、5.0V
内部电流和热限制
提供±0.75%容差输出电压（A版本）
输出低噪声电压160μVRMS
温度范围：-40至125℃
小型封装SOT23-5L和SOT-89
对线路和负载变化的快速动态响应

应用领域

手机
掌上电脑/笔记本电脑
个人数字助理（PDA）
个人立体声
摄像机
相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	63dB@(1kHz)
	压差	375mV@(100mA)

	属性	参数值
	静态电流(Iq)	150uA
	噪声	160uVrms
	功能特性	使能控制；反极性电流保护；过流保护；热关断
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
