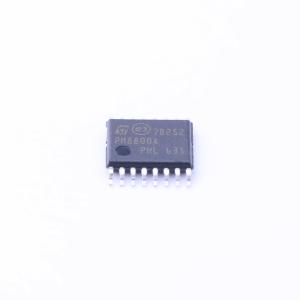

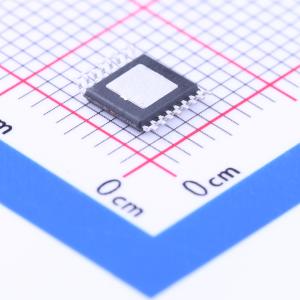

温馨提醒：图片仅供参考，商品以实物为准
PM8800A
集成IEEE 802.3af兼容PoE-PD接口 支持外部电源的PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合IEEE 802.3af标准的集成PoE-PD接口和PWM控制器，支持外部源
- 品牌名称
- ST(意法半导体)
- 商品型号
- PM8800A
- 商品编号
- C222238
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 受电设备(PD) | |
| 支持PoE标准 | IEEE 802.3 af(PoE) | |
| 晶体管耐压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 限制电流 | 800mA | |
| 特性 | 故障保护；过流保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PM8800A 集成了标准的以太网供电 (PoE) 接口和电流模式 PWM 控制器，以简化所有受电设备电源部分的设计。PoE 接口包括 IEEE 802.3af 标准所需的所有功能，如检测、分类、欠压锁定 (UVLO) 和浪涌电流限制。PM8800A 特别针对超出 802.3af 标准功率限制的受电设备设计，内置了一个热插拔 MOSFET，能够承受两倍于 802.3af 标准的电流，并具有可编程的直流电流限制。集成的开关稳压器设计为可以从以太网电缆连接或外部电源（如交流适配器）获取电力工作。PM8800A 的 DC-DC 部分具有可编程振荡器频率、软启动、斜率补偿，并嵌入了电压输出误差放大器，允许在隔离和非隔离配置中使用。
商品特性
- 符合IEEE 802.3af标准的PD接口，支持通过以太网LAN电缆或本地辅助电源供电，集成100 V、0.5 Ω、800 mA热插拔MOSFET
- 集成特征电阻
- 可编程启动电流限制
- 可编程分类电流
- 可编程直流电流限制，最高可达800 mA
- 高电压启动偏置调节器
- 热关断保护
- 电流模式脉宽调制器
- 可编程振荡器频率
- 可编程软启动
- 电源良好指示
- 最大占空比为80%，内部斜坡补偿，支持隔离和非隔离应用。HTSSOP16封装
应用领域
- VoIP电话
- 无线局域网接入点
- 以太网供电(PoE)受电设备
- 高功率（>12.95 W）受电设备
