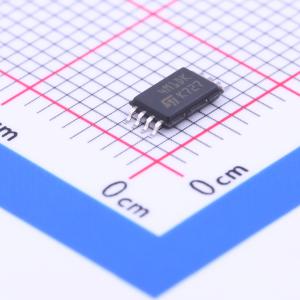

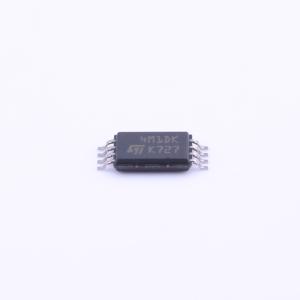

温馨提醒：图片仅供参考，商品以实物为准
M24M01-DFDW6TP
1 Mbit串行I²C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1 Mbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24M01-DFDW6TP
- 商品编号
- C222243
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24M01是一款1 Mbit的I²C兼容EEPROM（电可擦除可编程存储器），组织形式为128K×8位。该产品提供多种封装形式，包括SO8（MN，宽度150 mil）、TSSOP8（DW，宽度169 mil）、WLCSP（CS、CX，未切割晶圆）、SO8 ECOPACK2®、TSSOP8 ECOPACK2®、WLCSP ECOPACK2®，以及未切割晶圆（每个裸片均经过测试）。M24M01-R的工作电压范围为1.8V至5.5V，M24M01-DF的工作电压范围为1.7V至5.5V，环境温度范围为-40℃至+85℃。M24M01-D提供一个额外的识别页（256字节），可用于存储敏感应用参数，且该页面之后可被永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式：1 MHz、400 kHz、100 kHz
- 存储阵列：1 Mbit（128 K字节）EEPROM；页大小256字节；M24M01-D型号具备额外可写锁定页
- 单电源电压与高速性能：1.7V至5.5V范围内支持1 MHz时钟
- 写入性能：字节写入时间≤5 ms；页写入时间≤5 ms
- 工作温度范围：-40℃至+85℃
- 支持随机和顺序读取模式
- 具备整个存储阵列的写保护功能
- 增强型ESD/闩锁保护
- 写入周期超过400万次
- 数据保留期超过200年
