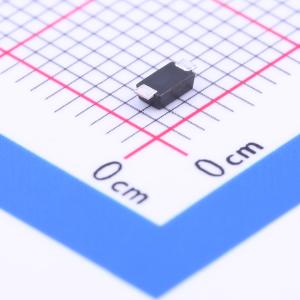

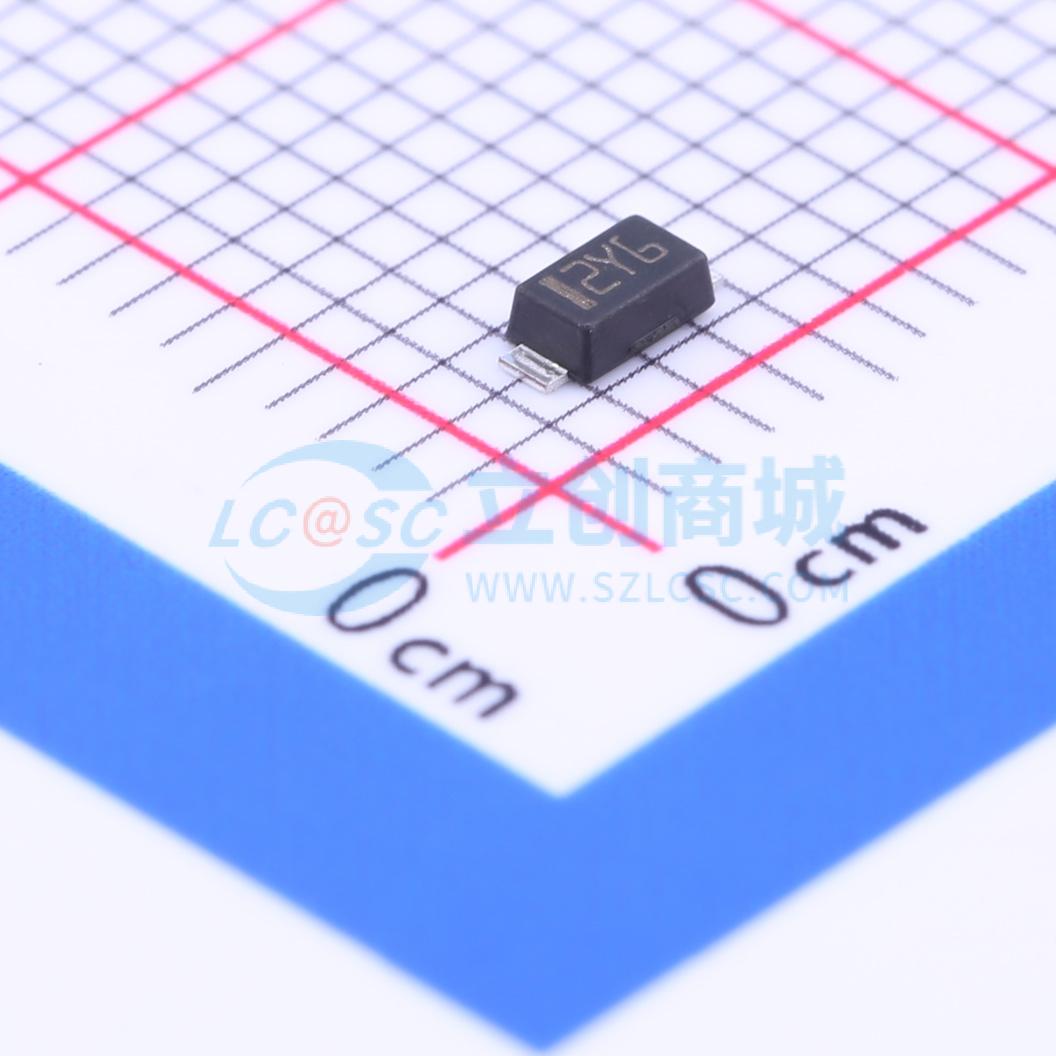

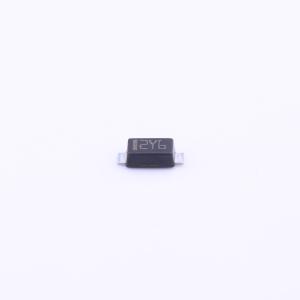

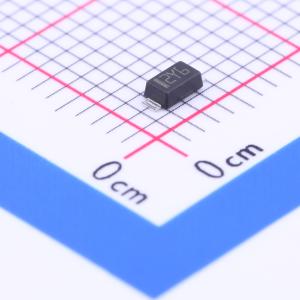

STPS2L60ZFY
电压:60V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级60 V、2 A SOD123Flat低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS2L60ZFY
- 商品编号
- C222352
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 750mV@2A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 2A | |
| 反向电流(Ir) | 50uA@60V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
单芯片肖特基整流器，适用于开关模式电源和高频DC-DC转换器。采用SOD123Flat封装，特别适用于表面贴装，在汽车应用中用于低压高频逆变器、续流电路和极性保护。为评估导通损耗，可使用公式：P = 0.51×I_F(AV) + 0.075×I_F²(RMS)。
商品特性
- AEC-Q101认证
- 导通损耗极低
- 开关损耗可忽略不计
- 正向压降低
- 表面贴装微型封装
- 雪崩能力已指定
- PPAP兼容
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流电路
- 汽车应用中的极性保护
