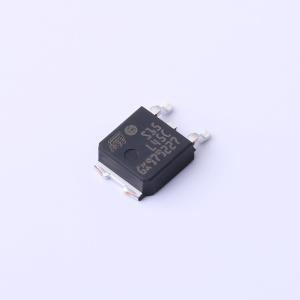

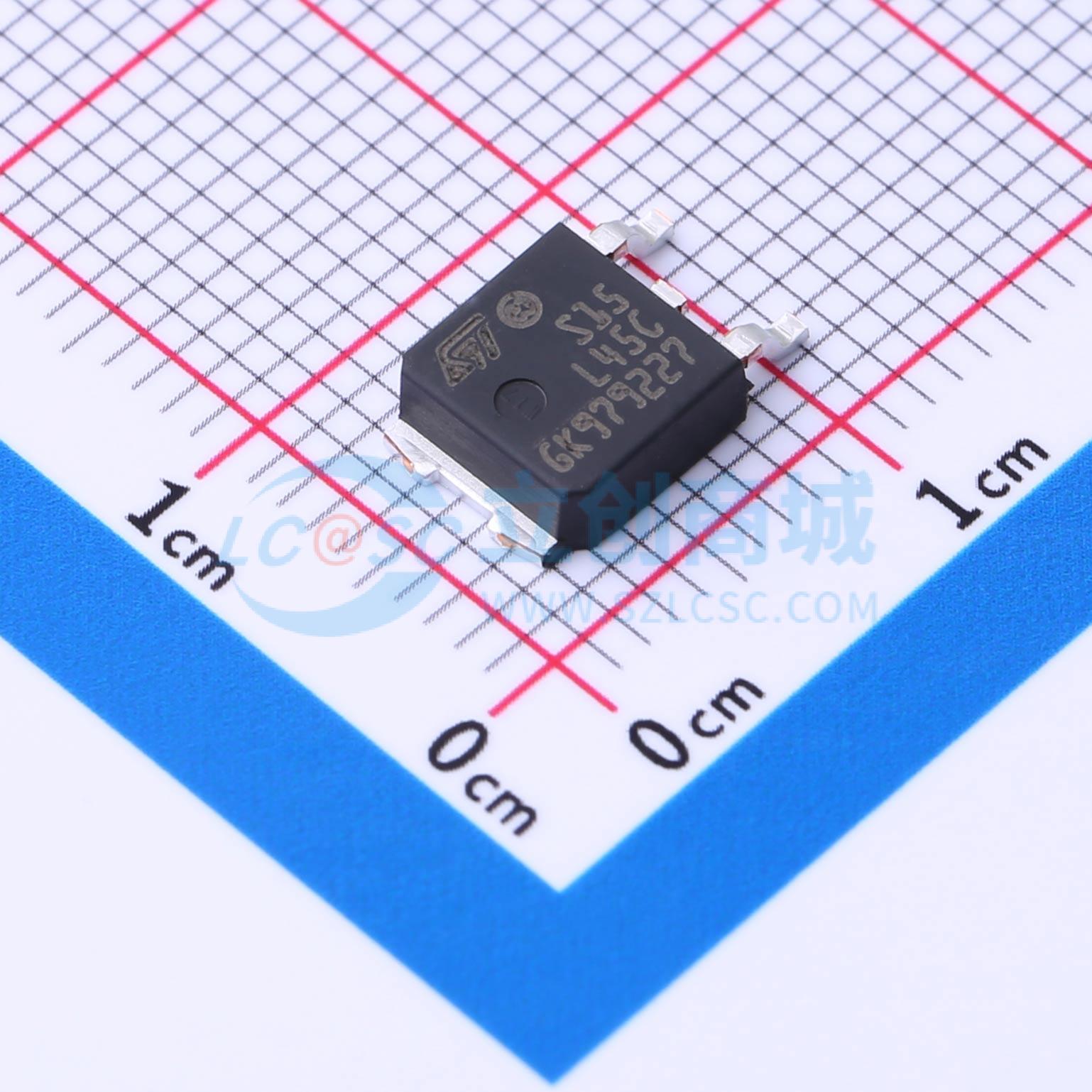

温馨提醒：图片仅供参考，商品以实物为准
STPS15L45CB
电压:45V 电流:7.5A
- 描述
- 45 V、15 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS15L45CB
- 商品编号
- C222391
- 商品封装
- DPAK
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 520mV@7.5A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 7.5A | |
| 反向电流(Ir) | 500uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
双中心抽头肖特基整流器，适用于SMPS和高频DC-DC转换器。采用DPAK封装的STPS15L45C适用于低压、高频逆变器、续流和极性保护应用。额定值（极限值，每个二极管，除非另有说明，否则在25℃下）：(dP_tot/dT_j) < (1/R_th(j-c)) 条件可避免单个散热器上二极管的热失控。静态电气特性（每个二极管）：脉冲测试：t_ρ=5ms 8<2%；脉冲测试：t_ρ=380μs 5<2%。评估传导损耗时，使用以下公式：P =0.29×I_F(AV)+0.023×I_F²(RMS)。热阻参数：当同时使用二极管1和2时：ΔT_j（二极管1）= P（二极管1）× R_th(j-c)（每个二极管）+ P（二极管2）× R_th(c)。DPAK封装：环氧树脂符合UL94 V0标准。冷却方式：传导（C）。
商品特性
- 小的传导损耗
- 可忽略的开关损耗
- 快速开关
- 低正向压降
- 低电容
- 规定的雪崩能力
- 符合ECOPACK2标准的组件
应用领域
- SMPS
- 续流二极管
- 开关二极管
- 高频DC-DC转换器
- 低压、高频逆变器
- 极性保护应用
