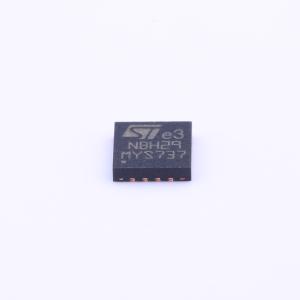

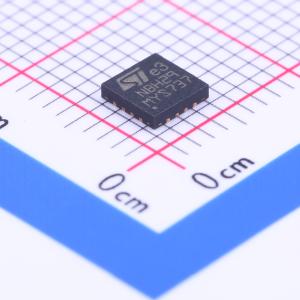

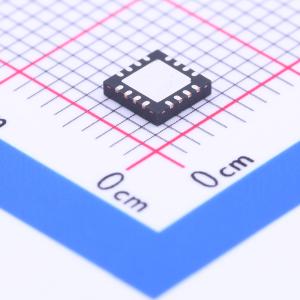

LNBH29QTR
带升压和I2C接口的LNB供电和控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LNB供电和控制IC，带升压和I2C接口
- 品牌名称
- ST(意法半导体)
- 商品型号
- LNBH29QTR
- 商品编号
- C222410
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- -
- 商品毛重
- 0.4克(g)
商品参数
参数完善中
商品概述
LNBH29系列专为模拟和数字卫星接收器、卫星电视和卫星电脑卡而设计，是一款单片式电压调节器和接口IC，采用QFN16 (3x3)和QFN16 (4x4)封装，专门用于向天线碟中的LNB下变频器或多开关盒提供13 / 18 V电源和22 kHz音调信号。在该应用领域，它以极少的元件数量、低功耗以及简单的设计和I²C标准接口提供了一个完整的解决方案。
商品特性
- LNB和I²C总线之间的完整接口
- 内置DC-DC转换器，适用于单12 V电源供电，效率高（典型值：0.5 A时为93%）
- 可通过外部电阻选择输出电流限制
- 符合主要卫星接收器输出电压规格
- 精确的内置22 kHz音调发生器符合广泛认可的标准
- EXTM引脚，辅助22 kHz调制输入（LNBH29E）提高了设计灵活性
- 即使在空载条件下也能保证22 kHz音调波形的完整性
- 低压降后置调节器和集成功率N-MOS的高效升压PWM，可降低功率损耗
- 带有I²C诊断位的过载和过温内部保护
- LNB短路动态保护
- 输出电源引脚具备±4 kV ESD耐受性
应用领域
- 机顶盒卫星接收器
- 电视卫星接收器
- 电脑卡卫星接收器
