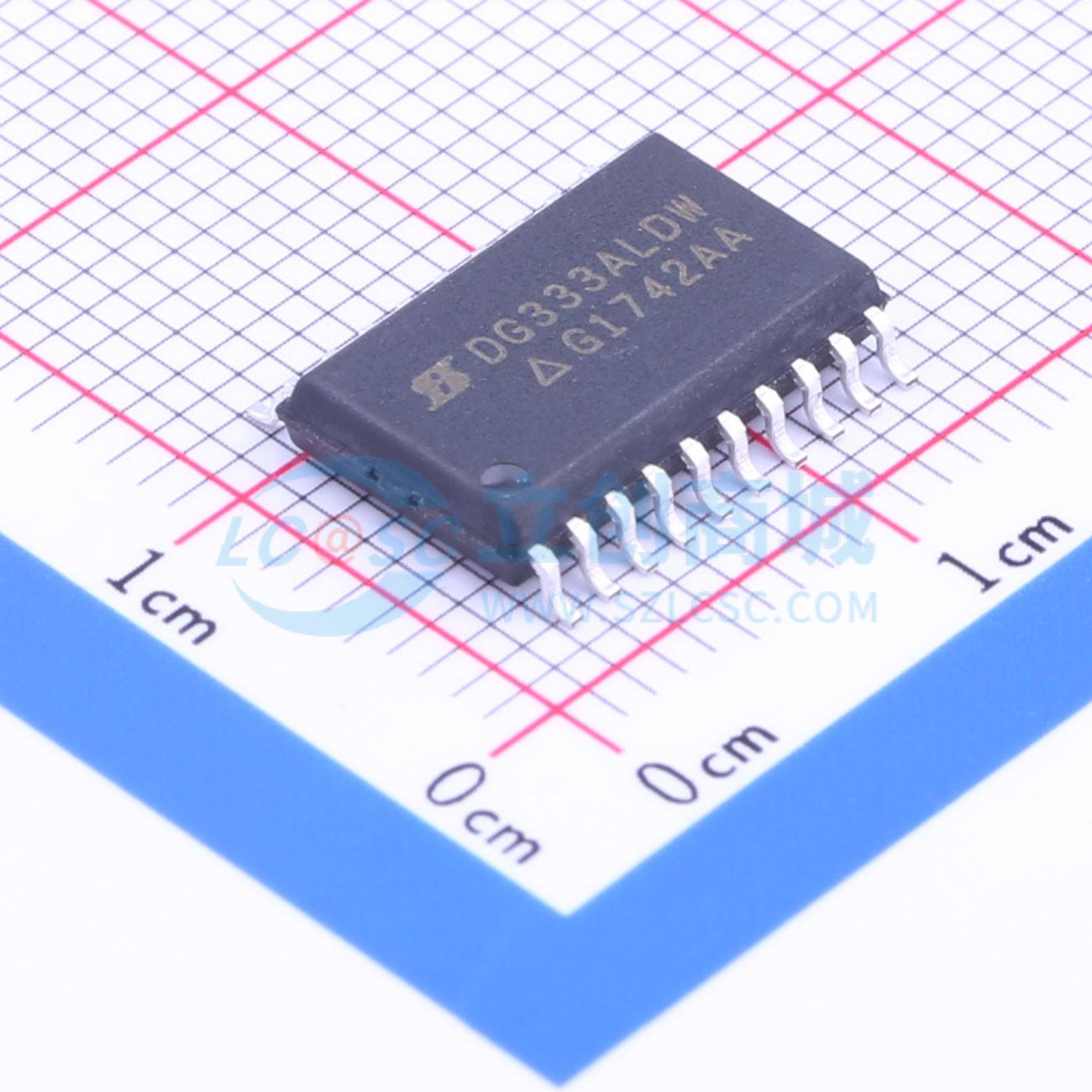

温馨提醒：图片仅供参考，商品以实物为准

DG333ALDW-E3

精密四通道SPDT模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 由四个独立控制的单刀双掷模拟开关组成，设计用于高精度控制模拟信号。低功耗版本。
品牌名称: VISHAY(威世)
商品型号: DG333ALDW-E3
商品编号: C222430
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 13克(g)

商品参数

商品概述

DG333A、DG333AL由四个独立控制的单刀双掷模拟开关组成。这些单片开关旨在高精度地控制模拟信号。DG333A、DG333AL通过提供低导通电阻（典型值25 Ω）、低泄漏电流（典型值20 pA）和低电荷注入性能，将测量误差降至最低。DG333AL具有微功耗运行特性（典型值<1 μW），非常适合电池供电系统。DG333A的第15引脚未连接。改进的电荷注入补偿设计可将开关瞬态降至最低。这些开关可处理高达±22 V的信号，并且连续电流提高到30 mA。 DG333A、DG333AL采用Vishay Siliconix专有的HVSG - 2 CMOS工艺制造，实现了更高的速度和更低的功耗。外延层可防止闩锁效应。每个开关导通时，两个方向的导通性能相同。关断时，它们可阻断高达电源电压的电压。

商品特性

±22 V电源电压范围
TTL和CMOS兼容逻辑
低导通电阻（25 Ω）
通道间导通电阻匹配（<2 Ω）
模拟信号范围内导通电阻平坦（Δ<3 Ω）
低电荷注入（1 pC）
低泄漏电流（0.2 nA）
快速开关（175 ns）
单电源工作（5 V至40 V）
每3015.x标准的ESD耐受能力>2 kV
低功耗（<1 μA） - DG333A、DG333AL

应用领域

音频切换
测试设备
便携式仪器
通信系统
专用交换机（PBX）、专用自动交换机（PABX）
计算机外设
大容量存储系统
开关电容网络
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(525个/管，最小起订量 1 个)

个

起订量：1 个525个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	5V~40V；4V~22V；-22V~-4V

	属性	参数值
	导通时间(ton)	175ns
	导通电阻(Ron)	25Ω
	关闭时间(toff)	145ns
	工作温度	-40℃~+85℃
