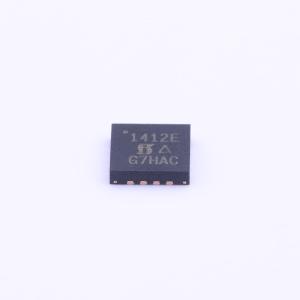

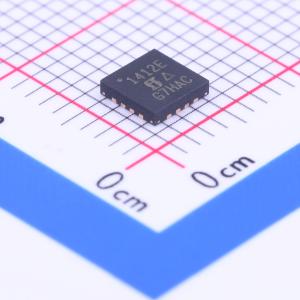

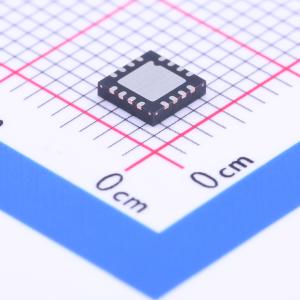

DG1412EEN-T1-GE4

DG1411E、DG1412E、DG1413E 是 ±15 V 精密单片四通道单刀单掷 (SPST) CMOS 模拟开关。采用全新 CMOS 工艺制造，导通电阻低至 1.5 Ω。在整个信号范围内，低且平坦的电阻确保了出色的线性度和低信号失真。全新的 CMOS 平台具有低功耗、最小化的寄生电容和低电荷注入特性。 这些器件可由 4.5 V 至 24 V 单电源供电，也可由 ±4.5 V 至 ±15 V 双电源供电。模拟开关无需 VL 逻辑电源，所有数字输入的逻辑阈值为 0.8 V 和 2 V，确保与低压 TTL/CMOS 兼容。 DG1411E、DG1412E 和 DG1413E 具有双向特性，导通时可支持高达电源电压的模拟信号，关断时则阻断信号。每个器件均有四个可独立选择的 SPST 开关。DG1411E 为常闭型，DG1412E 为常开型。DG1413E 有两个常开开关和两个常闭开关，并保证先断后通操作。 结合 70 ns 的快速开关时间和低且平坦的开关电阻，这些器件非常适合用于数据采集、工业控制与自动化、通信和 A/V 系统中的信号切换和继电器替换，此外还可用于医疗仪器和自动测试设备。 这些开关采用符合 RoHS 标准、无卤的 TSSOP16 和 4 mm×4 mm QFN16 封装。

• 最大电源额定值 35 V
• 导通电阻：1.5 Ω
• 导通电阻平坦度：0.2 Ω
• 通道间导通电阻匹配度：0.04 Ω
• 支持单电源和双电源工作
• 在 ±15 V、±5 V 和 +12 V 下进行全面规格测试
• 集成 VL 电源
• 与 3 V 逻辑兼容
• 低寄生电容：CS(OFF)：24 pF，CD(ON)：87 pF
• 轨到轨信号处理

• 医疗和保健设备
• 数据采集系统
• 工业控制与自动化
• 测试和测量设备
• 通信系统
• 电池供电系统
• 采样保持电路
• 音频和视频信号切换
• 继电器替换
