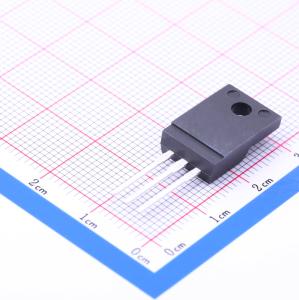

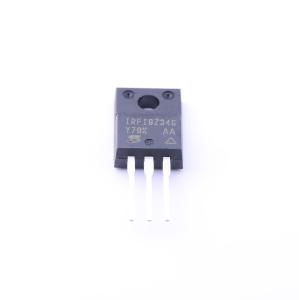

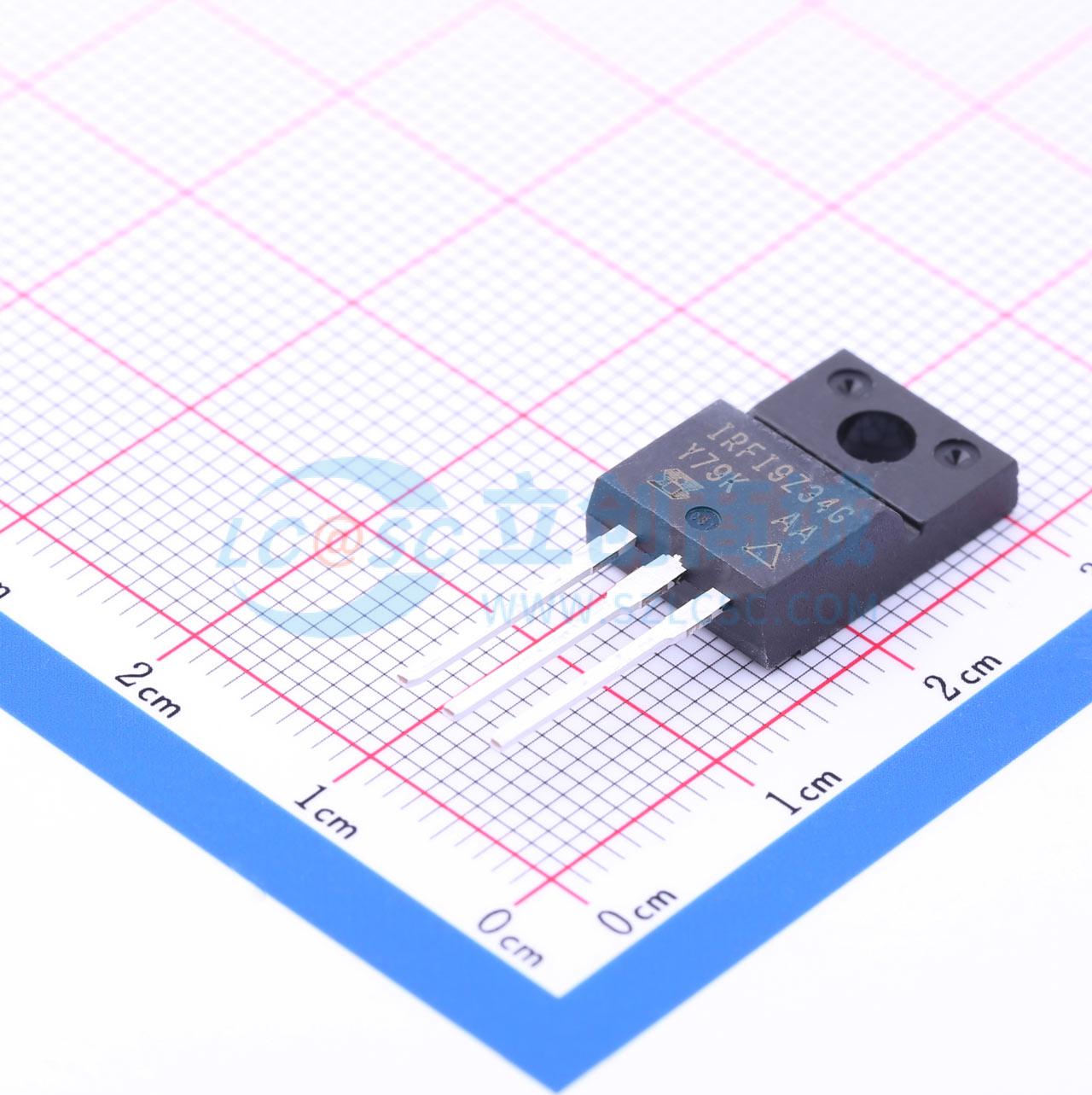

IRFI9Z34GPBF
1个P沟道 耐压:60V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道, -60V,-12A,140mΩ@-7.2A
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRFI9Z34GPBF
- 商品编号
- C222460
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 140mΩ@10V | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 620pF |
商品概述
第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 TO - 220 FULLPAK封装消除了商业 - 工业应用中对额外绝缘硬件的需求。所使用的模塑料提供了高隔离能力，以及管芯焊盘与外部散热器之间的低热阻。这种隔离效果相当于在标准TO - 220产品中使用100微米的云母屏障。FULLPAK封装可使用单个夹子或单个螺丝固定在散热器上。
商品特性
- 隔离封装
- 高压隔离 = 2.5 kVRMS（t = 60 s；f = 60 Hz）
- 漏极至引脚爬电距离 = 4.8 mm
- P沟道
- 工作温度175°C
- 动态dV/dt额定值
- 低热阻
