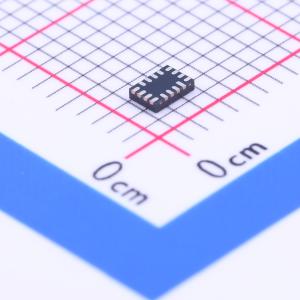

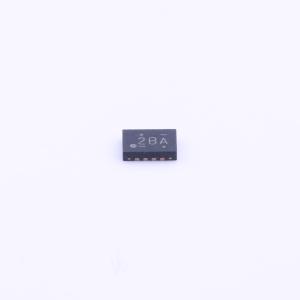

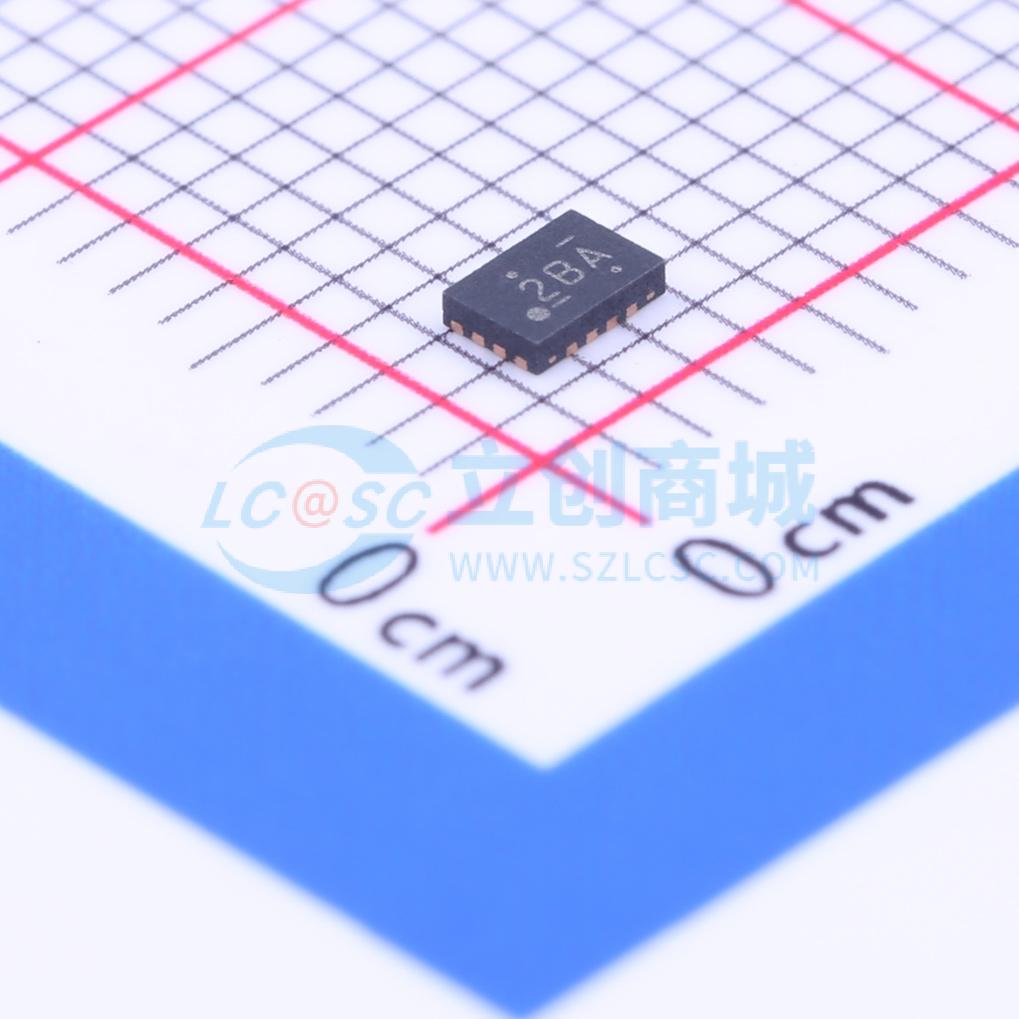

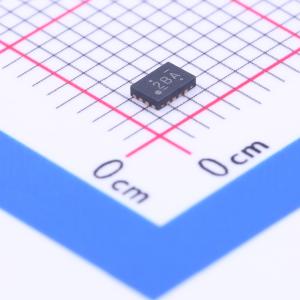

温馨提醒：图片仅供参考，商品以实物为准

DG2788ADN-T1-GE4

0.37Ω,低电容,双DPDT/四SPDT模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG2788A是一款四通道单刀双掷（SPDT）模拟开关，具有两个控制输入。它也可以配置为双通道双刀双掷（DPDT）。该器件设计用于1.8 V至5.5 V单电源供电。
品牌名称: VISHAY(威世)
商品型号: DG2788ADN-T1-GE4
商品编号: C222479
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

DG2788A是一款四通道单刀双掷（SPDT）模拟开关，带有两个控制输入。它也被称为双通道双刀双掷（DPDT）配置。该器件设计为可在1.8 V至5.5 V单电源轨下工作。所有开关在两个方向上的导通性能相同，提供轨到轨信号切换功能，既可用作多路复用器，也可用作解复用器。 DG2788A在整个信号范围内具有低寄生电容和高度匹配的低且平坦的开关电阻。它具有先断后通切换和低控制逻辑阈值的特点。该器件支持轨到轨快速边沿脉冲信号，典型传播延迟为0.1 ns。它非常适合在对空间有严格要求、需要高性能且能有效利用电路板空间的应用中进行模拟和数字信号切换。 DG2788A采用尺寸为2.6 mm×1.8 mm×0.55 mm的小型miniQFN - 16引脚封装。

商品特性

1.8 V至5.5 V单电源工作
低电阻：2.7 V时典型值为0.37 Ω
导通电阻（RON）高度平坦且匹配
低寄生电容，导通电容（CON）为26 pF，关断电容（COFF）为14.5 pF
高带宽：338 MHz
轨到轨快速边沿脉冲信号的典型传播延迟为0.1 ns
保证逻辑高电平为1.2 V，逻辑低电平为0.3 V
先断后通切换
能够实现超过V+的信号摆幅
掉电保护
闩锁电流：300 mA（JESD78）
静电放电/人体模型（ESD / HBM）：>2 kV

应用领域

模拟和数字信号切换
SMA光学图像稳定
继电器替代
便携式仪器
智能手机和平板电脑
调制解调器和外设
数据存储

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	1.8V~5.5V
	导通时间(ton)	30us
	导通电阻(Ron)	370mΩ

	属性	参数值
	关闭时间(toff)	350ns
	工作温度	-40℃~+85℃
	导通电容(Con)	26pF
	带宽	338MHz
	传播延迟(tpd)	100ps
